半导体芯片减薄工艺流程发表时间：2024-10-25 09:03 半导体芯片减薄工艺流程主要包括以下步骤： 一、半导体芯片前期准备 1、晶圆选择：根据生产要求和成本考虑，选择经过初步清洗和检验合格的单晶硅圆盘作为原始晶圆。 2、临时键合（针对易碎或硬度较低的晶圆材料，如InP）：为防止晶圆在研磨过程中碎裂，会先用中间介质（如固态蜡）将晶圆临时键合到较厚的载体基片上，为其提供结构支撑。这一步骤完成后，露出晶圆的背面以待完成减薄或其他背面工艺。 二、半导体芯片研磨减薄 3、固定晶圆：将晶圆（已临时键合的晶圆整体）固定在研磨机的研磨盘上，确保晶圆在研磨过程中保持稳定。 4、研磨参数设置：根据晶圆材料和厚度，选择合适的研磨轮（如金刚石砂轮、绿碳化硅砂轮等），并调整加载压力、转速、进给速度等参数，以控制研磨量和表面粗糙度。 研磨操作：启动研磨机，使晶圆与研磨轮接触并进行研磨。研磨过程通常包括粗磨、精磨两个阶段，以逐步去除晶圆背面的材料并达到所需的厚度。

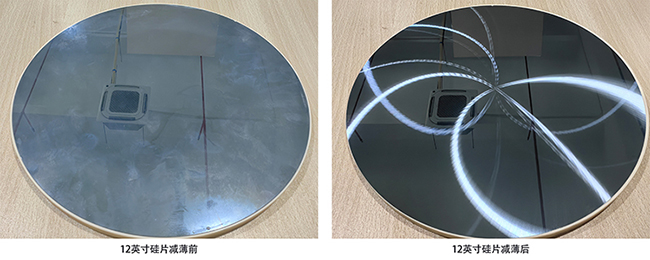

三、半导体芯片清洗与解键合 1、清洗晶圆：研磨完成后，用去离子水或其他适用的清洗溶液清洗晶圆背面，以去除研磨残留物和污染物。 2、解键合：对于临时键合的晶圆，将晶圆与基片键合对同时放入去蜡机中浸泡，用电炉加热去蜡液融解蜡层，使薄晶圆从基片脱离成为独立的芯片晶圆。 四、半导体芯片抛光与平坦度测量 1、抛光：为提高晶圆表面的光洁度和减薄效果的均匀性，可对晶圆进行抛光处理。抛光过程需要使用特殊的抛光机器和抛光布或砂纸等工具，并调整抛光压力、转速等参数。 2、平坦度测量：对抛光后的晶圆进行平坦度测试，以确保其满足后续加工过程中的精度要求。 五、半导体芯片质量检验与封装 1、质量检验：通过各种检验手段（如表面平整度检查、薄膜厚度测量等）对晶圆进行质量检验，以确保其完全符合制造标准和质量控制要求。 2、封装与测试：将合格的晶圆切割成芯片，并进行封装和测试等后续工序。 需要注意的是，在半导体芯片减薄工艺流程中，应严格控制各个环节的参数和操作条件，以避免对晶圆造成损伤或影响其性能。同时，根据不同的晶圆材料和厚度要求，可能需要采用不同的研磨轮、抛光剂和工艺参数。 此外，随着半导体技术的不断发展，新的减薄工艺和设备也在不断涌现。因此，在实际生产中，应根据具体情况选择合适的工艺流程和设备，以提高生产效率和产品质量。 |
