什么是真空PVD？真空到底有多空？

做我们这一行，天天盯着真空计看。从大气压抽到本底，再充气到工作气压，这套流程闭着眼睛都能做。

但是，你有没有想过，真空炉里到底是个什么状态？所谓的“真空PVD”到底是在干什么？

今天我们不谈复杂的工艺参数，专门聊聊这个最基础、却又最迷人的“真空”概念。

1.真空并不是真的“空”

很多人直觉认为，真空就是里面什么都没有了。其实大错特错。

即使是我们常用的高真空设备，抽到 5×10⁻³ Pa 这个级别，炉子里依然挤满了东西。

我们可以看一组数据：

标准大气压（101325 Pa）下，每立方厘米的空气里，大约拥挤着 2.7×10¹⁹ 个气体分子。

当我们把气压抽到 5×10⁻³ Pa 时，每立方厘米里仍然残留着大约 10¹² 个气体分子。

是的，你没看错，是一万亿个分子。

所以，工业上的真空，并不是“虚无”，而是一种“极度稀薄”的气体状态。

2.既然还有那么多分子，为什么还要抽真空？

这就涉及到了PVD的核心原理。我们费电费水费时间抽真空，主要为了两个目的：

1.给离子让路（平均自由程）

想象一下，如果在大气压下，你想把一个钛原子从靶材扔到工件上。

它跑出去不到 70 纳米（nm），就会像撞上墙一样，撞到空气分子。结果就是，它根本飞不到工件表面，或者早就在半路失去了能量。

而在 10⁻³ Pa 的真空环境下，这个“平均自由程”会增加到几十米。

这时候，靶材上被打出来的金属离子，就像在空旷的高速公路上狂飙，可以直线飞行，带着高能量狠狠地轰击在工件表面。

这就是为什么真空度不够，膜层的结合力就会差，因为离子的能量都在半路撞没了。

2.保持纯净（气体污染）

PVD的全称是物理气相沉积。我们是在纳米级别上盖房子。

如果炉子里残留了太多的氧气、水蒸气，正在生长的氮化钛（TiN）晶格里就会混入杂质。

本来该是金黄色的TiN，可能因为氧气太多变成了暗淡的黑灰色；本来该硬度极高的涂层，因为杂质变得酥脆。

所以，抽真空本质上是在“打扫卫生”，为膜层的生长提供一个纯净的真空环境。

3.到底什么是真空PVD？

搞清楚了真空，再看“真空PVD”就很好理解了。

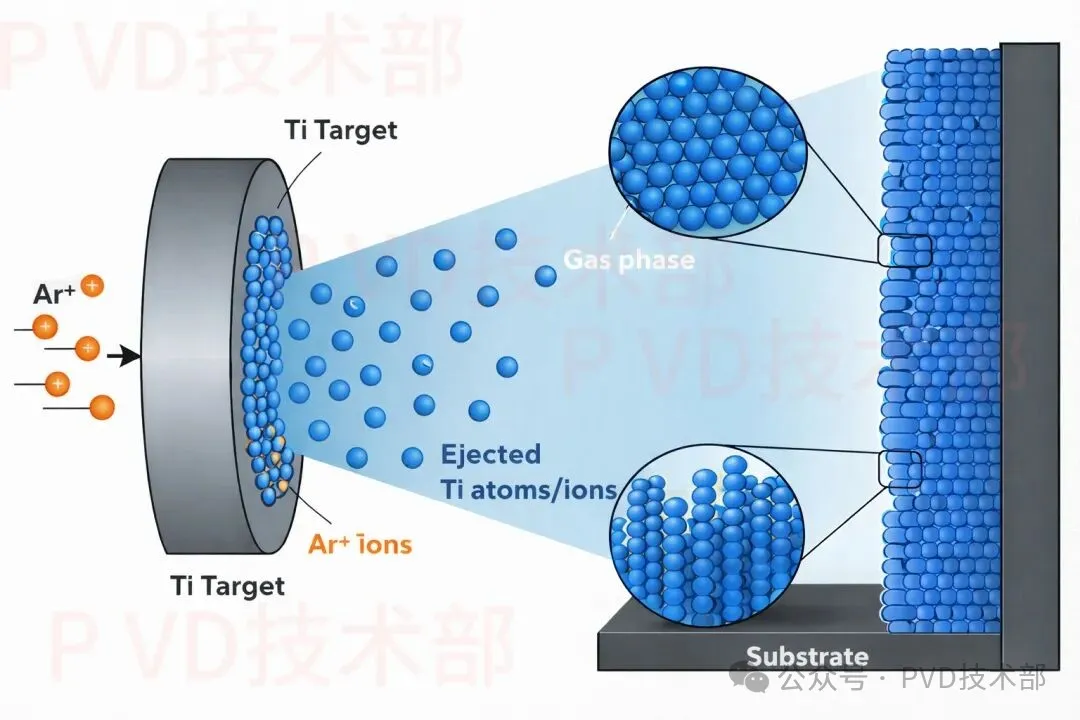

PVD，简单说就是：在真空环境下，把固体的材料变成气体，再让它飞到工件上变回固体。

它和传统的水电镀最大的区别就在于这个“真空”。

水电镀靠的是化学溶液，污染大，结合力主要靠化学键。

真空PVD靠的是高能物理撞击。

我们用电弧或者磁控溅射，在真空里把靶材（比如钛、铬）“离化”成离子态。

这些离子在电场的加速下，高速飞向工件。

同时，我们通入反应气体（比如氮气）。

钛离子和氮气分子在工件表面相遇，发生反应，瞬间沉积成一层坚硬、致密的氮化钛薄膜。

4.思考

所以，下次客户问你“真空到底有多空”时，你可以告诉他：

虽然没空到“一无所有”，但已经空到足以让金属原子自由飞翔。

这就是PVD技术的魅力所在：我们在地球表面，利用真空泵和电场，强行制造了一个类似外太空的极端环境，只为了给工件穿上一层微米级的铠甲。

这，就是属于我们涂层人的硬核科技。

来源 PVD技术部
