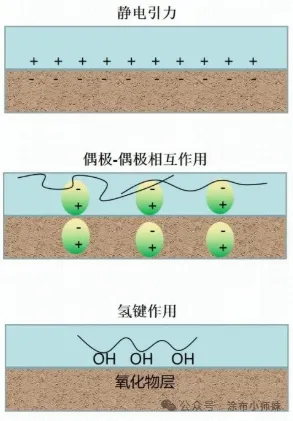

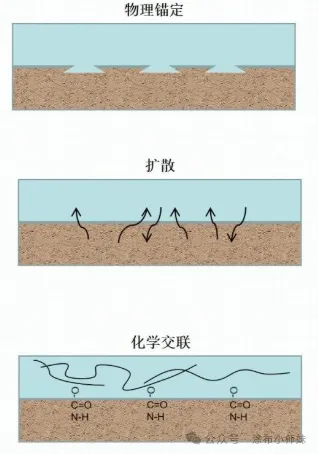

一、附着力问题分析

薄膜附着力不足表现为涂层与基材之间出现剥离、分层或脱落现象，影响产品性能与使用寿命。常见影响因素包括：

·基材表面状态：表面能、清洁度、粗糙度及化学性质

·涂层材料特性：粘度、表面张力、分子量分布及官能团

·涂布工艺参数：涂布速度、压力、温度及干燥条件

·界面处理方式：等离子处理、电晕处理或底涂剂使用

二、基材预处理技术

1. 表面清洁处理

基材表面残留的油污、灰尘及氧化物会阻碍涂层附着，需通过以下方法处理：

·等离子清洗：利用高能等离子体去除有机污染物，同时引入极性基团

·溶剂清洗：使用异丙醇、乙醇等挥发性溶剂进行擦拭或喷淋

·超声波清洗：适用于卷对卷连续生产的在线清洗系统

2. 表面改性处理

通过物理或化学方法改变基材表面能，提高润湿性：

·电晕处理：在电极间产生高频高压放电，使表面分子链断裂形成自由基

·火焰处理：利用高温火焰氧化表面，增加极性基团密度

·化学涂层：涂布一层与基材和涂层均有良好相容性的底涂剂

三、涂布工艺优化

1. 涂布方式选择

不同涂布方式对附着力的影响：

·狭缝挤压涂布：适用于高粘度涂层，可实现均匀涂布并减少气泡

·微凹版涂布：适用于低粘度涂层，通过网纹辊精确控制涂布量

·逗号刮刀涂布：适用于中高粘度涂层，可实现厚涂层涂布

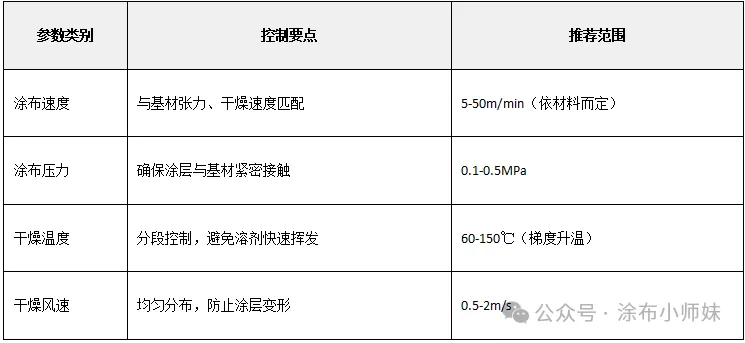

2. 关键工艺参数控制

3. 涂层固化工艺

根据涂层材料特性选择合适的固化方式：

·热固化：适用于热固性树脂，需控制升温速率和保温时间

·UV固化：适用于光敏树脂，需控制UV灯功率和照射时间

·电子束固化：适用于热敏性基材，固化速度快且无溶剂残留

四、材料配方调整

1. 树脂体系优化

·官能团设计：引入羟基、羧基等极性基团提高与基材的相互作用

·分子量控制：适当降低分子量提高润湿性，但需保证机械性能

·交联密度：通过调整交联剂用量控制涂层硬度与柔韧性平衡

2. 溶剂体系选择

·溶解度参数匹配：选择与基材和树脂溶解度参数相近的溶剂

·挥发速率控制：采用混合溶剂调节挥发速度，避免表面结皮

·表面张力调节：添加适量表面活性剂降低涂层表面张力

五、质量检测方法

1. 附着力测试

·十字划格法：用刀片在涂层表面划十字格，胶带剥离后观察脱落情况

·拉开法：使用拉力试验机测试涂层与基材之间的剥离强度

·弯曲测试：将样品反复弯曲，观察涂层是否出现裂纹或脱落

2. 表面性能检测

·接触角测量：评估涂层对基材的润湿性

·表面能计算：通过 Owens-Wendt 法计算表面能及其极性分量

·原子力显微镜：观察表面微观形貌和粗糙度

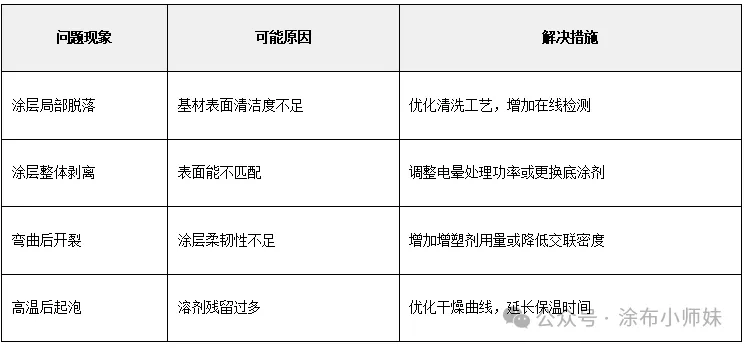

六、常见问题解决方案

注意事项：

·所有工艺调整需进行小批量试验验证

·建立工艺参数与附着力的相关性数据库

·定期监测基材表面状态，确保处理效果稳定

·考虑环境因素（温度、湿度）对附着力的影响

来源 涂布小师妹‍

#超音速二流体喷射单元

#喷淋式兆声喷头

#涂胶加热盘
