咪唑提升硅片CMP速率的机理

在半导体制造工艺中，硅片表面的全局平坦化是确保器件性能与集成度持续提升的关键步骤。化学机械抛光（CMP）作为当前唯一能够实现纳米级全局平坦化的工艺，其核心挑战在于如何协同优化材料去除速率与表面质量。传统碱性抛光液依赖高浓度OH⁻离子加速硅的水解腐蚀，虽能提升速率，却常伴随高静态腐蚀率、表面粗糙度难以控制等问题。近年来，一种名为咪唑（Imidazole, IMZ）的杂环化合物，因其在硅片CMP中展现出的“高去除率、低静态腐蚀” 特性，成为工艺优化研究的热点。本文将从物理化学角度系统解析咪唑在硅片CMP中的作用机理，并探讨其技术优势与应用潜力。

一、咪唑的化学特性及其在抛光液中的行为

咪唑（C₃N₂H₄）是一种含两个氮原子的五元杂环化合物，其分子结构中1号位氮原子（未连接H）具有孤对电子，3号位氮原子连接H原子。这一结构赋予咪唑独特的物化性质：

• 弱碱性：室温下水溶液中pKb ≈ 6.95，存在如下电离平衡：



• 表面活性与吸附性：咪唑分子同时具备亲水性的氮原子和疏水性的环结构，使其易于在固-液界面定向吸附。其1号位氮原子因电子云密度高，可作为配位点与硅表面发生化学作用。

二、双机制协同：咪唑提升CMP速率的物理化学基础

1. 界面电学调控：降低静电斥力以增强机械研磨效率

在碱性CMP体系中，硅片表面（SiO₂层）、二氧化硅磨料及抛光垫（如聚氨酯）表面均带负电荷，形成强烈的静电斥力，阻碍磨料对硅表面的有效机械作用。

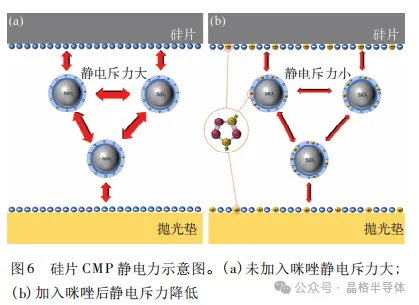

• Zeta电位调控实验：研究表明，向抛光液中添加咪唑（0.1–0.9 wt%）可使Zeta电位从-41.68 mV升至-28.45 mV（绝对值降低）。其机理在于咪唑阳离子（C₃N₂H₅⁺）通过静电作用进入硅溶胶颗粒的扩散层，部分中和表面负电荷。

• Preston方程修正：



其中P（压力）与v（相对速度）为定值时，Preston系数c与有效机械作用强度正相关。Zeta电位绝对值降低直接减弱了颗粒-表面间的静电排斥，使磨料更易接触硅片表面，从而提升c值，增强机械去除贡献。

2. 表面化学修饰：吸附诱导键极化降低硅原子结合能

传统碱性抛光依赖OH⁻攻击Si–Si键形成易去除的硅酸盐层。咪唑则通过化学吸附改变表层硅的电子结构，实现更高效的“化学辅助机械去除”。

• XPS证据：

• Si 2p谱：咪唑处理后硅片在102.1 eV处出现新峰，归属为Si–N键，证明咪唑通过氮原子与硅表面成键。

• N 1s谱：在398.5 eV处出现Si–N键峰，402.7 eV和401.1 eV分别对应咪唑中1号位和3号位氮原子，证实咪唑分子以化学吸附态存在于硅表面。

• 键极化机制：

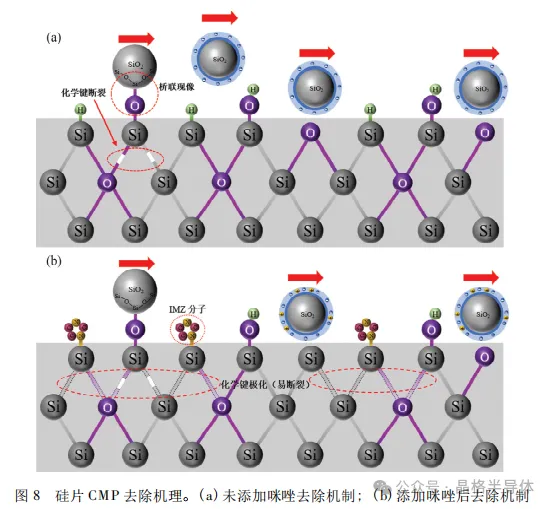

  咪唑吸附后，其富电子的氮原子与硅形成Si–N键，导致相邻Si–Si键和Si–O键的电子云发生偏移（极化），键能显著降低。在机械研磨作用下，这些弱化的化学键更易断裂，从而提升原子级去除效率。

三、性能对比：咪唑与传统碱性添加剂的优势分析

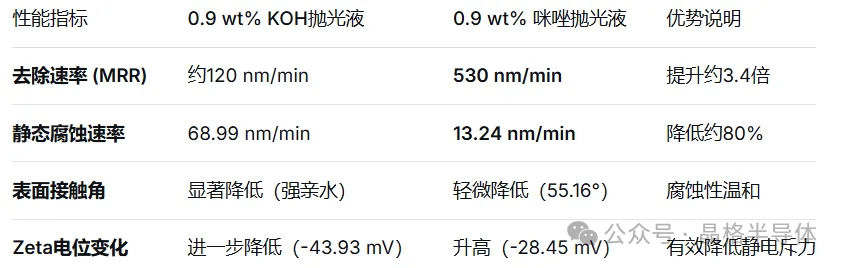

为量化咪唑的工艺优势，研究对比了相同pH（10.0）下咪唑与KOH的性能：

• KOH主要通过强腐蚀作用提升MRR，但高静态腐蚀率易导致表面粗糙度上升和工艺可控性下降。

• 咪唑通过“机械增强 + 表面键弱化” 双路径协同提升MRR，同时保持极低的静态腐蚀，更符合CMP工艺对“材料高效去除且表面损伤最小化”的核心要求。

四、技术意义与产业应用前景

1. 提升工艺窗口与良率
   低静态腐蚀特性大幅降低了因抛光液滞留或设备暂停导致的非均匀腐蚀风险，尤其适用于多层互连结构中硅通孔（TSV）等精细结构的平坦化。

2. 降低综合生产成本
   更高MRR直接提升产能，同时减少后续清洗与修复步骤，符合半导体制造向高效率、低损耗发展的趋势。

3. 环境友好性
   咪唑作为低腐蚀性有机添加剂，可减少强碱使用与高腐蚀性废液处理压力，助力绿色制造。

4. 机理研究的延伸价值
   咪唑的环胺结构为设计新型CMP添加剂提供了思路。其衍生物（如苯并咪唑、烷基取代咪唑）可能在选择性抛光、金属/介质层共抛等方面展现更大潜力。




#晶圆抛光液

#晶圆边缘抛光带
