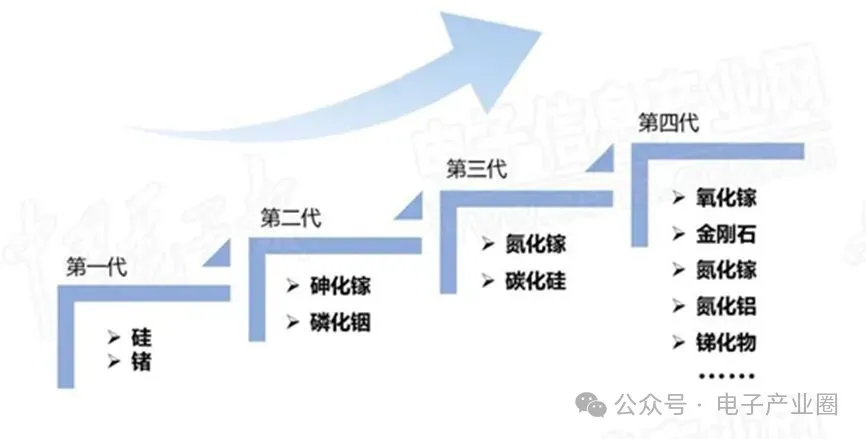

第四代半导体发展态势发表时间：2026-02-27 19:42  第四代半导体是继第一代硅基半导体、第二代化合物半导体（如砷化镓、磷化铟）、第三代宽禁带半导体（如碳化硅、氮化镓）之后，面向极端环境与超高能效需求的新型半导体材料体系，核心特征是“超宽禁带、超高热导率、超强稳定性”，目前以氧化镓（Ga₂O₃）、金刚石（C）、氮化铝（AlN）为代表的“超宽禁带半导体”，也被称为“第四代半导体”。随着宽禁带半导体发展越发火热，第四代半导体的潜力也被广泛重视。当前，第四代半导体材料处于技术攻坚与量产蓄力发展阶段，各个国家及地方政府密集出台相关支持政策，推动产业向产业化发展。
第四代半导体的核心特征是禁带宽度大于3.4eV，远高于硅（1.12eV）、碳化硅（3.25eV）、氮化镓（3.4eV）等前三代半导体材料，优异的物理化学特性使其能够适配大量极端应用场景。
★第四代半导体的主要代表有氧化镓、金刚石、氮化铝等。 ★氧化镓的禁带宽度达4.9eV，熔点为1740℃，具有极强的抗辐照和抗高温能力，可在高低温、强辐射环境下保持稳定性能；同时其临界击穿电场高达8MV/cm，是碳化硅的3倍多，可以确保器件在超高电压下工作，载流子收集效率优势显著；其巴利加优值达到3444，分别是氮化镓的4倍和碳化硅的10倍，意味着氧化镓在功率器件应用中具有极低的导通损耗，功率损耗仅为碳化硅的1/7、硅的1/49，对于提升能源转换效率具有重大意义。

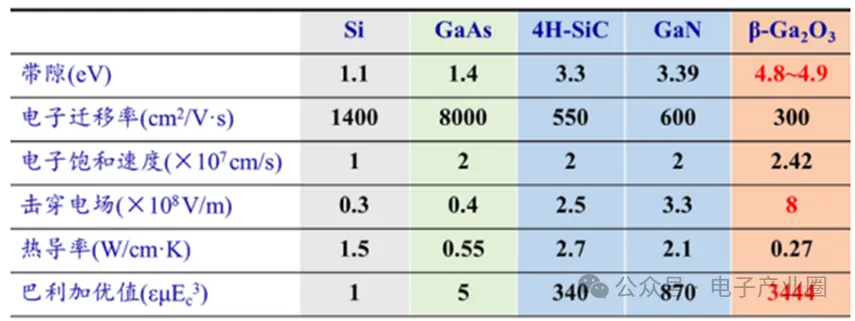

氧化镓与其他半导体材料的各项数据对比 氧化镓在高压、高频、高温场景中具备的独特优势，应用潜力巨大。在功率电子领域，氧化镓器件可大幅提升能源转换效率，适用于新能源汽车快充、光伏逆变器、智能电网、工业电源等场景。其超高击穿电场特性使器件可承受更高电压，比导通电阻更低，能源损耗较硅基器件降低50%以上，符合新能源产业节能降耗的核心需求；在紫外探测领域，氧化镓的禁带宽度使其对200~280nm的日盲紫外光具有高灵敏度，适用于火灾预警、电晕探测、环境监测等场景；在航空航天领域，氧化镓器件的高温稳定性与抗辐射特性，可满足航天器、雷达等装备的严苛需求。 但氧化镓的缺点也很明显，其存在高温下易分解、易开裂的特性，导致大尺寸产品制备难度极大。 ★金刚石的物理特性更为突出，禁带宽度高达5.45eV，是硅的近3倍，稳定性和可靠性极高；室温下热导率达2200W/（m∙K），是硅的13倍，能极大提升芯片散热效率，保障电子设备性能稳定；击穿电场强度超过10MV/cm，在高功率、高频率器件应用中优势明显，是综合性能最优的理想材料之一。 随着技术成熟与产能释放，金刚石的应用场景从传统研磨向散热、半导体、新能源等高端领域全面拓展。

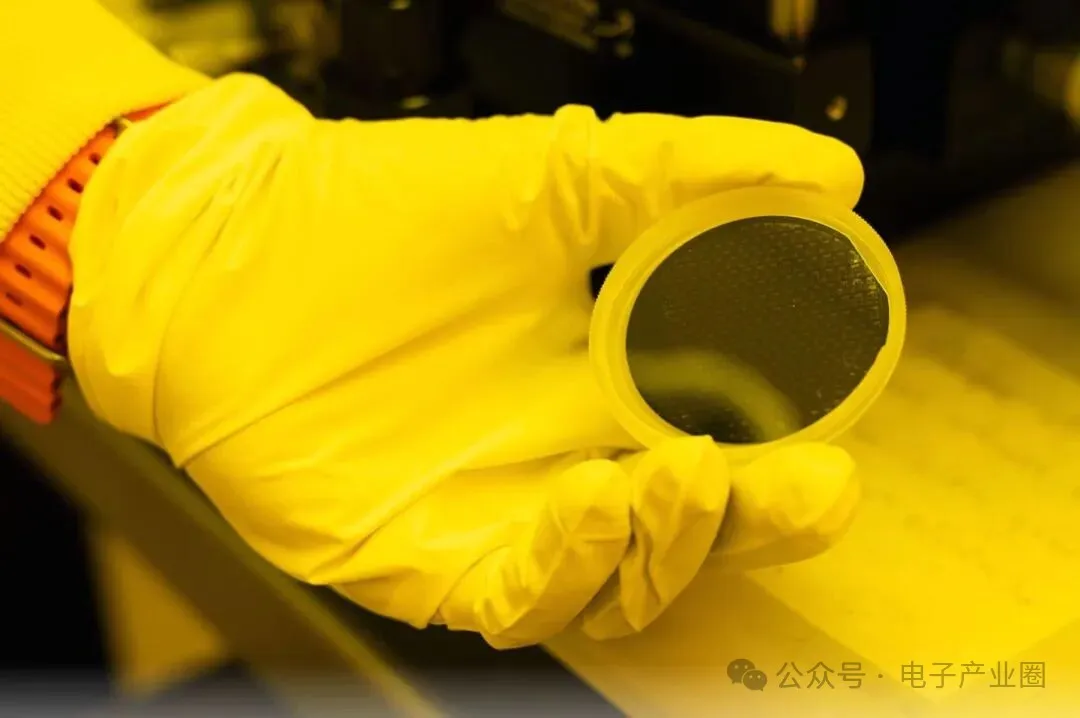

瑞为新材金刚石-铝产品展示 金刚石半导体材料的制备技术难度较高，成本高昂，限制了其大规模应用，需要在制备工艺上取得突破。技术层面，大尺寸化（8~12英寸）、高性能化、低缺陷、高纯度、低成本化将是核心发展方向，CVD法良率提升与成本下降、n型掺杂技术规模化应用、异质集成工艺优化将成为突破重点，新型金刚石材料的应用场景将进一步拓展。 ★氮化铝也是超宽禁带半导体材料的重要成员，其禁带宽度高达6.2eV，能够在更短的波长下工作，尤其在深紫外光电器件方面具有巨大的应用潜力。同时，氮化铝拥有高击穿电场强度，可达15.4MV/cm，能够承受更高的电压，在高功率、高压应用场景中表现出色。此外，氮化铝的热导率极高，达到340W/（m∙K），在散热方面优势显著，能够有效解决芯片在高功率运行时的过热问题，提高电子设备的稳定性和可靠性。氮化铝还具备出色的化学和热稳定性，以及良好的紫外透过率，被誉为固态光源、电力电子、微波射频器件的“核芯”，是全球半导体技术研究的前沿和战略竞争的焦点。

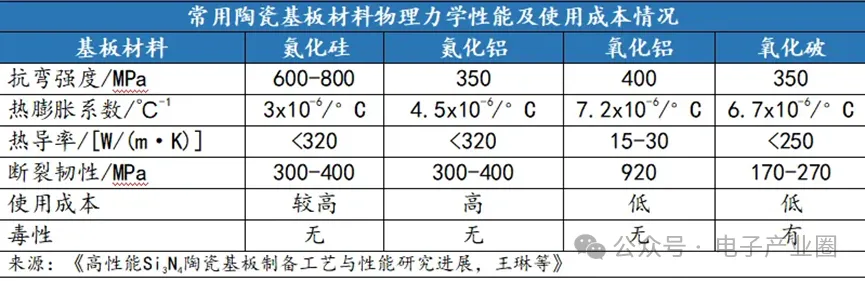

氮化铝的优秀物理化学特性，使其在功率半导体、5G/6G通信、新能源汽车等领域具有不可替代的应用价值。功率半导体是氮化铝最大的应用领域。氮化铝陶瓷基板作为功率模块的核心散热部件，可有效解决碳化硅、氮化镓器件的高热流密度散热难题，提升器件可靠性与使用寿命；在AI芯片与5G通信领域，氮化铝散热片需求旺盛，单台AI服务器氮化铝散热片价值量将从2024年50美元提升至2031年120美元，各大企业已在高端AAU单元中批量导入氮化铝基板方案。

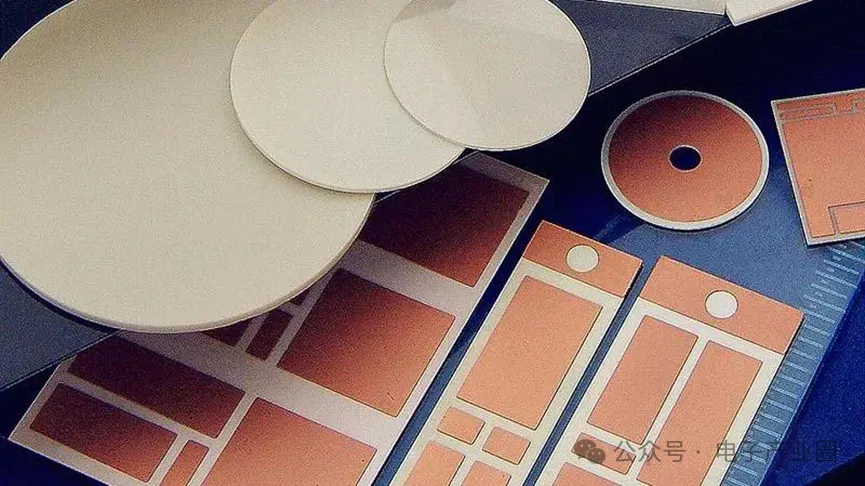

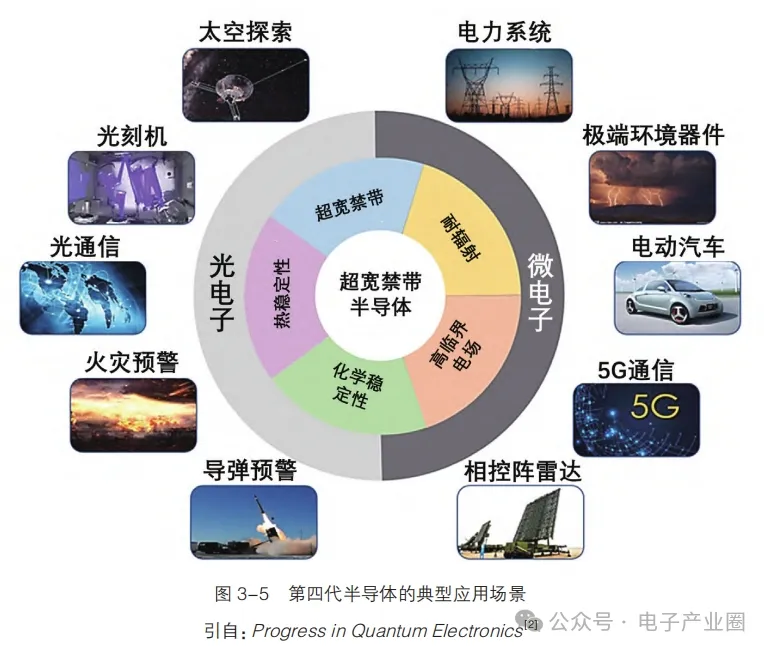

氮化铝陶瓷基板（来源：中瓷电子官网） 氮化铝具有优异的压电特性，是声表面波（SAW）滤波器、压电传感器的理想材料，适配5G/6G高频通信与物联网需求。此外，氮化铝在深紫外LED领域应用潜力显著，可提升UVC LED发光效率，用于医疗消毒、水处理等场景，UVC LED的商业化推进将进一步拉动氮化铝需求。 第四代半导体应用场景有哪些？ 第四代半导体的独特性能使其在多个高端领域具有不可替代的潜力，主要应用场景如下： 场景1：新能源汽车与超高压充电：氧化镓器件可显著减小车载充电器和逆变器的体积，提升效率，是支持800V及以上高压平台普及的关键。 场景2：能源电力系统：在特高压直流输电、光伏逆变器、电网智能断路器中应用，可大幅降低能量传输损耗。 场景3：高端装备与国防军工：其耐高温、抗辐照特性适合航空航天器的电源系统；金刚石在微波武器和量子传感器中有应用潜力。 场景4：前沿科技与散热：金刚石极高的热导率是解决AI芯片等高功率密度器件散热瓶颈的理想方案；氮化铝是深紫外光电探测器的重要材料。 产业链5大分层“图谱” 以下是成渝未来产业招商智库根据学界、商界最新产业研究及实业发展现状，针对第四代半导体产业，按“材料—衬底/外延—器件制造—封测/设备—应用”5层进行拆解的“图谱”。
1.上游：材料与原料 金属镓/镓化合物：拜耳母液提镓（4N+ 纯度）→ MO 源（三甲基镓）→ Ga₂O₃ 多晶料，是氧化镓产业链起点；中国镓资源占全球 ~70%，但高纯提纯设备仍依赖进口。 金刚石粉体/籽晶：高温高压（HPHT）/CVD 金刚石粉体，用于衬底生长；Element Six（美）垄断高端市场。 氮化铝粉体：高纯 AlN 粉（热导率 >200 W/m·K）用于 AlN 陶瓷基板/衬底，宁夏北瓷等已实现国产化扩产。 MO源、特种气体：三甲基镓、氨气等外延前驱体，纯度要求 6N 以上，南大光电等为全球主要供应商。 卡脖子点：高纯铱坩埚（Ga₂O₃ 导模法）、MOCVD 反应室腔体材料、超高纯气体纯化系统。 2. 中游-1：衬底与外延（产业链价值核心） （1）氧化镓衬底（β-Ga₂O₃） 工艺：导模法（EFG）、垂直布里奇曼（VB）为主，熔点 ~1790℃，需铱坩埚，生长窗口窄。 现状：日本 NCT 已量产 6 英寸，位错密度 10²/cm² 级；中国中电科 46 所、富加镓业等突破 4/6 英寸，但成品率 ~30%（日本 ~60%），8 英寸处于研发阶段。 外延：MBE/MOCVD 同质外延（Ga₂O₃ on Ga₂O₃）为主，载流子浓度可控至 10¹⁶/cm³，是功率器件性能基础。 （2）金刚石衬底 工艺：CVD 异质外延（金刚石 on Ir/SiC），大面积均匀性、位错密度是难点。 应用：量子传感器、高功率激光器散热基板，热导率可达 2000 W/m·K（为铜 5 倍）。 （3）氮化铝衬底 工艺：PVT 法生长 AlN 单晶，籽晶依赖日本 NGK 等，成本为 SiC 衬底 10 倍以上。 应用：深紫外 LED（UVC）、高频率 HEMT，美国 Kyma 垄断 2 英寸市场。 价值分布：衬底+外延占产业链价值 ~35–40%，是成本下降和性能提升的关键。 3. 中游-2：器件制造（设计+晶圆工艺） （1）功率器件（Ga₂O₃ 为主） 产品：肖特基二极管（SBD）、MOSFET、常关型器件（Normally-off）。 优势：击穿电场 ~8 MV/cm（为 SiC 2 倍），理论 Baliga 优值（FOM）比 SiC 高 1 个数量级，适合 1.2–3.3 kV 高压应用。 挑战：空穴迁移率低（P 型难实现）、热导率差（需金刚石散热）、长期可靠性数据不足。 （2）射频器件（AlN/金刚石） 产品：HEMT、太赫兹振荡器，工作频率可达 100 GHz+，面向 6G 基站、雷达。 技术：AlN/GaN 异质结、金刚石 on GaN 散热结构，界面热阻是关键瓶颈。 （3）光电器件（AlN 为主） 产品：UVC LED（杀菌、水净化）、光电探测器，波长 200–280nm。 难点：AlN 外延缺陷密度、量子效率提升。 制造模式： IDM：三安光电等自研衬底+器件+封装（垂直整合）； 代工：中芯国际等开发 Ga₂O₃/AlN 特色工艺平台。 4. 中游-3：封测与设备（支撑环节） （1）封装测试 高功率封装：金刚石散热衬底、金属基板、双面冷却结构，解决 Ga₂O₃ 热导率低问题；长电科技、华天科技等布局宽禁带功率封装。 高频封装：低寄生电感/电容封装、太赫兹测试探针，适配 6G 射频器件。 测试：高压/高温老化测试机台，可靠性认证周期长。 （2）设备与耗材 长晶设备：EFG 炉（铱坩埚）、PVT 炉（AlN）、CVD 金刚石设备，北方华创等国产化推进中。 前道设备：MOCVD（Ga₂O₃/AlN 外延）、刻蚀机（高深宽比沟槽）、离子注入机；美国 Applied Materials、日本 TEL 垄断。 耗材：溅射靶材（阿石创）、CMP 抛光垫（鼎龙股份）、光刻胶（飞凯材料）等配套材料。 卡脖子点：高端 MOCVD、铱坩埚、高压测试设备国产化率 <10%。 5. 下游：应用终端（场景驱动）
特点：军工/航天先行验证，新能源电力是最大潜在市场，但需等待成本下降和可靠性数据积累。  产业链“扫地僧”企业名单 以下是成渝招商助推中心产研团队，梳理的第四代半导体“材料—衬底/外延—器件制造—封测/设备—应用”5层代表及研发企业名单，截至时间为 2025 年年末，含上市及非上市公司。
说明：“代表企业”指已有产品/产线或公开量产规划；“研发企业”含高校/院所及仅披露技术布局的上市公司（如部分功率/射频设计公司暂未单列）。 海外以NCT（Ga₂O₃）、Element Six（金刚石）、Kyma（AlN）为材料端龙头；国内形成“镓仁/富加镓业—三安/中电科—长电/北方华创”链条，但整体仍处中试→小批量阶段。
全球范围掀起布局热潮 近几年，中国、美国、日本、韩国等国家及地区纷纷将第四代半导体纳入重点发展领域，出台多项针对性政策，形成全球范围内的产业布局热潮。全球第四代半导体领域呈现 “双极主导、多点突破”的竞争态势。 在中国，工业和信息化部发布的《重点新材料首批次应用示范指导目录（2024年版）》将氧化镓单晶衬底、电子级金刚石、氮化铝衬底列入其中，通过保险补偿机制降低企业应用风险。科技部“十四五”重点专项持续支持大尺寸氧化镓衬底制备与掺杂工艺攻关。而自2023年起实施的镓相关物项出口管制，在2025年多次被商务部重申适用于氧化镓，凸显其战略资源属性。 地方政府方面，上海市“超宽禁带半导体未来产业集聚区”在临港新片区启动建设，上海市宽禁带与超宽禁带半导体材料重点实验室正式揭牌。临港新片区发布10条支持宽禁带与超宽禁带半导体产业发展政策，超宽禁带半导体概念验证中心、集成电路材料概念验证中心启动建设，宽禁带与超宽禁带产业基金矩阵正式发布，超宽禁带半导体创新发展联盟发起成立。 厦门市科技局2025年9月发布重大科技计划，专门设置“超宽禁带半导体材料与器件”方向，重点支持金刚石热沉基板和氧化镓精密加工；重庆市在答复政协提案时，正式公布《长寿区第四代化合物半导体产业发展专项规划》，提出分阶段建设氧化镓、金刚石材料研发与制造基地，打造西部新材料高地。 国际方面，美国能源部（DOE）于2025年1月16日发布的《宽禁带功率电子战略框架草案》，将超宽禁带半导体（氧化镓、金刚石等）纳入核心研发范畴；美国国防高级研究计划局（DARPA）在2025年8月正式启动超宽禁带半导体（UWBGS）专项项目，聚焦大型高质量金刚石衬底（LADDIS）、异质结构集成（H2）等关键子方向，目标是突破超宽禁带半导体材料质量不高、集成难度大等核心痛点。 日本经济产业省（METI）发布的《半导体与数字产业战略》将超宽禁带半导体（氧化镓、金刚石）纳入次世代半导体技术开发重点领域，明确提出“2030年前实现国产半导体材料自给率提升至70%以上”的核心目标。为实现这一目标，日本通过新能源产业技术综合开发机构（NEDO）提供大额资金支持，联动东京大学、京都大学等科研机构，以及住友化学、罗姆等本土企业，组建产学研协同创新联合体，重点攻关氧化镓单晶制备、金刚石衬底加工等关键技术，同时推动超宽禁带半导体器件在新能源汽车、工业控制等领域的应用试点。 韩国政府在2025年3月设立了50万亿韩元的尖端战略产业基金，重点支持半导体、人工智能等关键领域发展，其中明确将超宽禁带半导体材料与设备研发纳入重点扶持范围，单家企业最高可获得200亿韩元资助。此后，韩国政府进一步加码扶持力度，将半导体产业扶持资金规模从原定的26万亿韩元提升至33万亿韩元，增幅达27%。 如今，全球第四代半导体产业已进入政策密集加持、技术加速突破、应用逐步落地的关键发展期，各国基于自身优势形成差异化布局，依托技术攻关与政策落地逐步推进。尽管前景广阔，第四代半导体产业化仍面临氧化镓P型掺杂困难、金刚石大尺寸单晶制备成本高昂、产业链各环节标准尚未统一等挑战。但未来3-5年，随着6英寸、8英寸产线规模化落地，成本将持续下降，第四代半导体有望在新能源等关键领域开始对第三代半导体实现部分替代。 |
