一、引言

在半导体封装技术中，热管理与机械可靠性始终是工程师最为关注的核心问题之一。随着芯片尺寸的不断缩小、集成度的不断提高以及异质集成技术（如2.5D/3D封装、CoWoS、FOWLP等）的发展，封装中不同材料间的热膨胀系数（CTE）失配问题日益凸显。CTE的不匹配会在温度变化过程中导致材料间的应力积累、界面剥离、焊点疲劳乃至封装翘曲（warpage）等一系列可靠性风险。因此，深入理解并合理控制制程中CTE的体现，是封装设计和制造中的关键环节。

二、CTE的基本概念

CTE（Coefficient of Thermal Expansion）表示材料在温度变化时体积或长度的变化程度，常以线膨胀系数形式表示：

• 硅晶圆（Si）： 约 2.6 ppm/°C

• 铜（Cu）： 约 17 ppm/°C

• 环氧模塑料（EMC）： 约 10–25 ppm/°C

• 有机基板（BT、ABF等）： 约 14–18 ppm/°C

这种巨大的CTE差异，是造成封装内部应力和失效的根源。

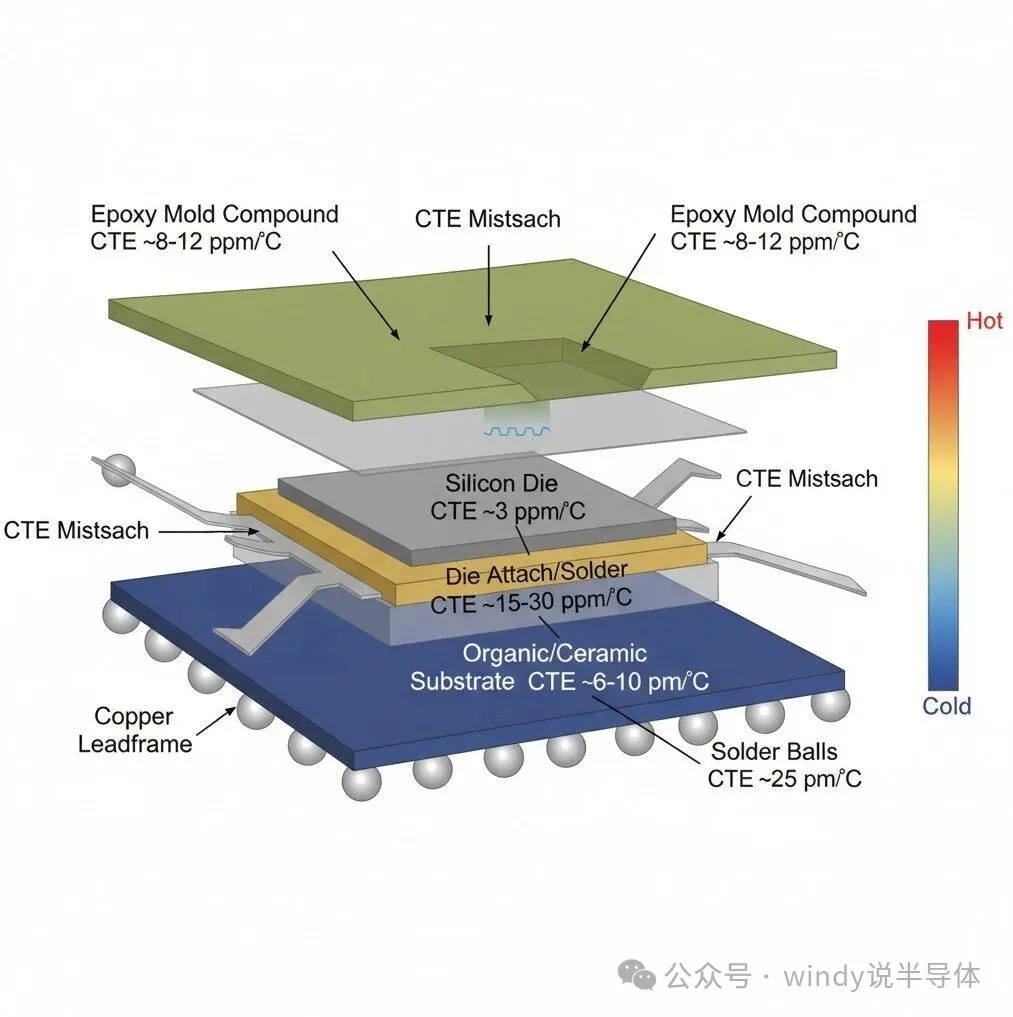

三、CTE在封装制程中的主要体现

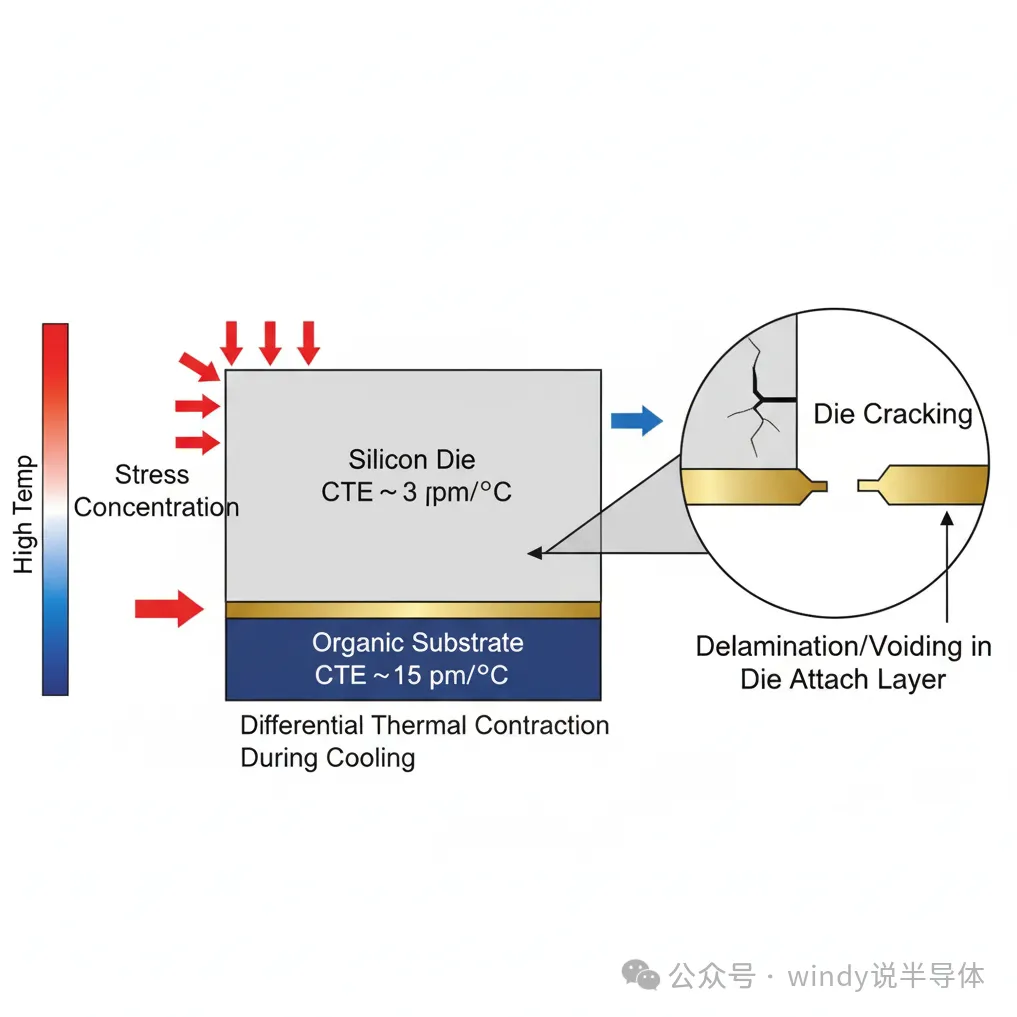

1. 晶圆与载板之间的热应力（Die Attach / Flip Chip阶段）

在晶圆贴合（Die Attach）或倒装芯片（Flip Chip）过程中，硅芯片的CTE与下方基板（BT、Cu或陶瓷）差异明显。当制程温度从固化温度（约150–200°C）冷却至室温时，材料收缩量不同，会在焊点或贴合界面产生剪切应力。

• 若应力过大，会导致焊点疲劳、底部填充裂纹或界面剥离。

• 在高可靠性应用中（如汽车电子、军工器件），此类失效极为关键。

因此，在设计中需考虑Underfill材料CTE匹配与弹性模量调控，以缓冲热应力。

2. 封装整体翘曲（Warpage）控制

封装在Molding、Cure、Reflow等热循环工序中，因材料CTE不匹配而出现弯曲或翘曲。

• 例如，在FOWLP（Fan-Out Wafer Level Packaging）制程中，模塑料CTE远高于硅，冷却后会使晶圆向上翘曲。

• 在2.5D/CoWoS结构中，硅中介层（CTE≈2.6 ppm/°C）与有机基板（CTE≈15 ppm/°C）差异过大，冷却后会导致中介层应力集中与翘曲失衡。

为降低翘曲风险，工程上通常通过：

• 优化材料厚度比（例如基板厚度对硅片厚度的比例）；

• 选用低CTE封装材料（如低CTE EMC）；

• 采用热对称结构设计（对称堆叠层）等方式控制。

3. Underfill与Molding Compound中的CTE作用

在倒装芯片封装中，Underfill用于填充芯片与基板之间的空隙，其CTE在固化后决定了其热稳定性。

• Underfill CTE过大 → 在热循环中易导致焊点疲劳。

• Underfill CTE过小 → 可能导致应力集中，增加界面开裂风险。

同理，在Molding Compound（EMC）阶段，CTE不仅影响封装内部应力，还直接决定固化应变（Cure Shrinkage）与封装翘曲趋势。因此，材料工程师会严格测试EMC的CTE（< Tg 与 > Tg 两段），并结合模流分析（Moldflow）与热机械仿真（FEM）进行匹配优化。

4. 回流焊（Reflow）阶段的焊点可靠性

在回流焊温度（约240–260°C）循环过程中，封装各层材料因CTE不同而产生膨胀差异。
这种反复的热应力循环会导致焊点产生疲劳裂纹（Solder Fatigue）或IMC层剥离。
尤其在多次回流（如多颗芯片封装或模块级组装）中，CTE失配的累积效应更为严重。
因此，封装设计阶段需通过**热循环测试（TCT）**验证CTE匹配程度。

5. 封装应力与芯片电性能（Die Stress）

CTE不匹配所引起的机械应力不仅影响结构可靠性，还可能影响电性能。
在应力较大的区域，晶圆内部的应变会改变晶体能带结构，从而导致**迁移率变化、晶体管阈值电压偏移（Vth Shift）等问题。
这在高精度模拟芯片和MEMS器件中尤其敏感，因此常通过应力缓冲层（Stress Buffer Layer）**设计来降低CTE失配的影响。

四、为什么必须考虑CTE匹配

1. 提升封装可靠性
   CTE失配是引起封装失效的主要根源之一，合理的CTE匹配可有效降低热应力、减少焊点疲劳与界面开裂。

2. 控制封装翘曲与平整度
   翘曲不仅影响后续贴装精度（Pick & Place），还可能造成再流焊时开焊（open）或桥连（short）。

3. 保障电性能稳定
   材料应力通过晶圆传递到晶体管结构，会引起电性漂移；控制CTE差异可降低这种风险。

4. 改善封装热循环寿命（Thermal Cycling Life）
   在汽车电子等高可靠应用中，封装需经受-40°C至125°C反复循环，CTE匹配直接决定其使用寿命。

五、结语

CTE作为材料的基础热力学参数，在半导体封装制程中无处不在。它不仅决定了封装在热应力下的机械行为，也直接关系到翘曲控制、焊点可靠性与芯片性能稳定性。随着先进封装技术的持续演进，未来封装工程将更加注重多材料CTE匹配设计、复合材料优化以及仿真验证体系建设。唯有在材料、设计与工艺三者之间取得平衡，才能实现高可靠性与高性能兼顾的封装系统。
