半导体制造WET Clean缺陷全景图

发表时间：2026-03-01 17:25作者：芯域前沿
晶圆也会“洗”出毛病？一文讲透 WET Clean 的 Defect 真相

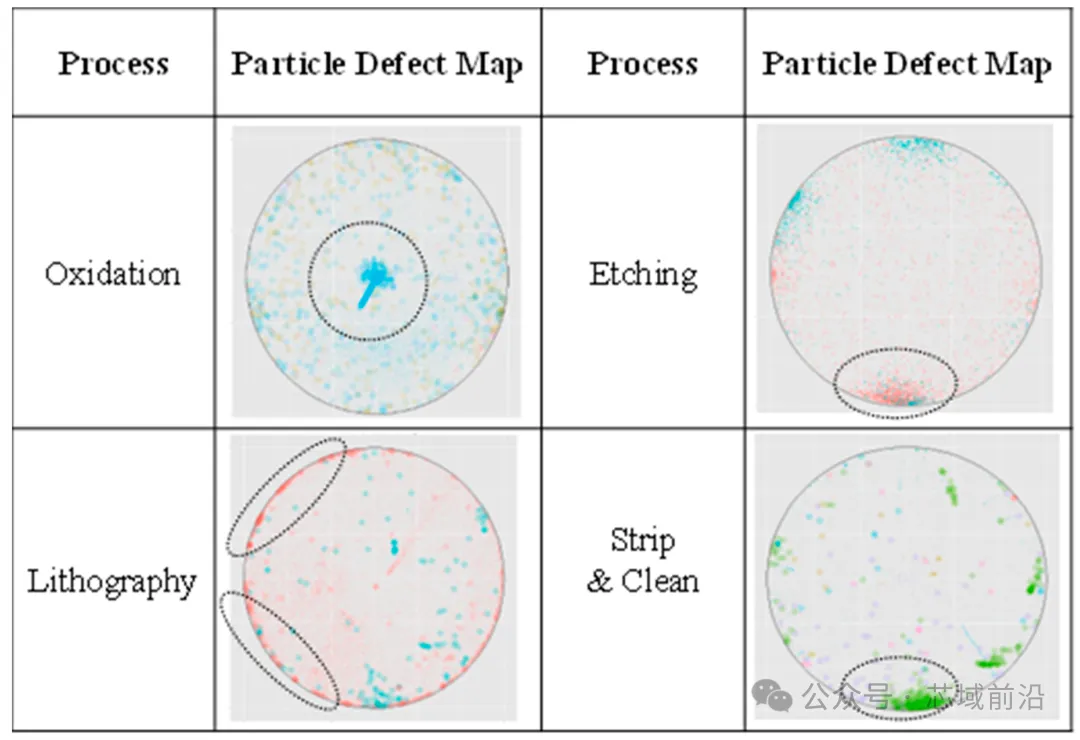

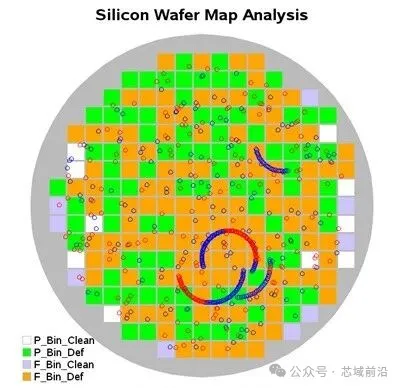

你有没有遇到过这种“诡异”的良率波动：同一套光刻、同一台刻蚀、同一批材料，偏偏某几片晶圆（Wafer）在电测（E-test，电性测试）或缺陷扫描里爆出一堆点——像撒了芝麻。
工程师一路追到最后，发现罪魁祸首可能不是光刻，也不是刻蚀，而是一个看起来“最无辜”的步骤：WET Clean（湿法清洗）。
更反直觉的是：WET Clean 的使命是“去脏”，但它也可能“造缺陷”。
原因不神秘——湿法清洗本质是 化学反应 + 流体剪切 + 机械接触 + 声学空化的组合拳；
这套组合拳打得好，颗粒（Particle）和金属离子（Metal Ion）会被带走；
打得不好，它会在晶圆表面留下划伤（Micro-scratch，微划伤）、腐蚀凹坑（Pit）、水印（Watermark，干燥斑）甚至图形倒塌（Pattern Collapse）
——这些都属于 Defect（缺陷），很多还是“杀手缺陷”Killer Defect，足以让某个单元的 AA（Active Area，有源区）直接失效。
本文综合业界多篇公开资料，把 WET Clean 会产生哪些 Defect、它们怎么来的、怎么抓到“真凶”、又该怎么系统压下去，一次讲透。




01
WET Clean在工艺里干什么？为什么它这么关键？

在晶圆制造里，几乎每完成一段“加法/减法”操作，就需要一次清洗把表面的“副产物”清掉：
  • 沉积（Deposition）后有颗粒、薄膜粉尘；
  • 光刻（Lithography）后有光刻胶残留、显影残留；
  • 刻蚀（Etch）后有聚合物残留（Polymer Residue）；
  • 离子注入（Implant）后有表面损伤与污染；
  • CMP（Chemical Mechanical Planarization，化学机械平坦化）后更夸张：浆料颗粒、金属碎屑、低介电材料（Low-K，低K材料）碎片、络合物……
全都可能粘在表面。
WET Clean 常见的“家族”可以按功能理解（不展开具体配方与具体浓度）：
1） 去有机物/聚合物 ：用强氧化体系把有机残留“拆解”并带走；
2） 去颗粒 ：用碱性/表面活性剂（Surfactant）/兆声（Megasonic）等手段，把颗粒从表面“撬下来”；
3） 去金属离子 ：用酸性络合/氧化体系把金属污染转成易溶/易络合形态再冲走；
4） 去自然氧化层/调表面 ：轻度去氧化以获得氢终止表面（H-termination），便于后续沉积或键合；
5） 漂洗与干燥 ：用 UPW（Ultrapure Water，超纯水）漂洗掉化学残留，再把水“无痕”干掉。
历史上影响最大的体系之一是 RCA（Radio Corporation of America，RCA清洗），由 Kern 等人在 1970 年代提出并在后续工艺中演化；
而“现代清洗”的一条主线，是把清洗从“把表面洗干净”升级为“在更小结构、更脆弱材料上，既要干净，又不能伤”——这也是 Defect 问题越来越难的根本原因。




02

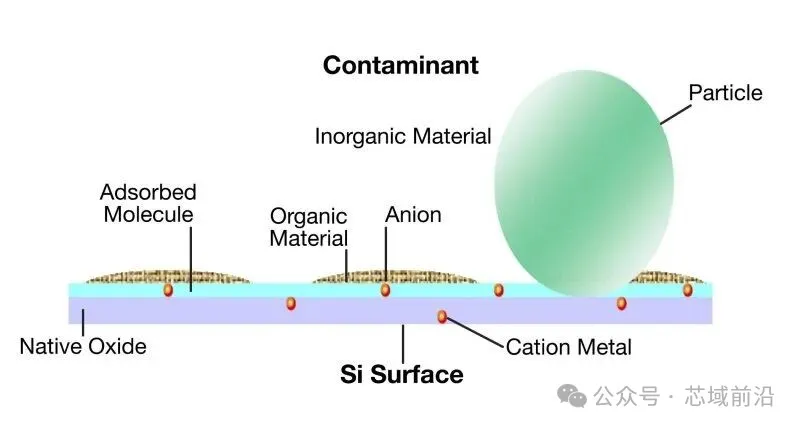

WET Clean 的 Defect“全家桶”：不是只有颗粒这么简单

很多人对清洗缺陷的第一反应是“颗粒超标”。
但在先进工艺里，清洗引发的问题更像一个谱系，典型包括：
1） 颗粒/残渣类 ：再沉积颗粒、CMP 残渣、刻蚀聚合物残留、滤芯掉粉等——后续沉积或刻蚀会把它们“放大”为开路/短路。
2） 金属离子/移动离子类 ：Na+（Sodium Ion，钠离子）、K+ 等移动离子在电场下迁移，带来 MOS器件阈值漂移与可靠性风险；Cu、Fe、Ni 等过渡金属则可能形成深能级复合中心或在后续热处理中扩散。
3） 腐蚀/凹坑类 ：酸碱不当、氧化还原条件失控、微电偶（Galvanic，电偶）效应，都可能造成金属互连或硅表面局部溶解，留下 pits 或粗糙化。
4） 物理损伤类 ：刷洗接触、颗粒夹带、载具摩擦造成微划伤；兆声空化对低K/细线结构造成图形损伤（Pattern Damage）。
5） 干燥相关缺陷 ：水印、干燥斑、残留盐类/硅酸盐斑点；以及毛细力引发的高纵横比结构倒塌（HAR, High Aspect Ratio，高纵横比）。
理解这一点很重要： 清洗缺陷不是单点问题，而是一套“化学-材料-流体-设备”的系统耦合问题 。
下面我们把最常见、最影响良率的几类拆开讲清楚。




03
颗粒为什么是“杀手缺陷”？又为何会“越洗越多”？

在显微世界里，颗粒并不是“灰尘”那么简单，它更像一块会引发连锁反应的“路障”：
  • 遮蔽效应 ：刻蚀时颗粒像遮阳伞，导致局部刻不下去，留下残柱；
  • 薄膜桥接 ：沉积时颗粒周围形成“台阶覆盖”，容易产生薄膜断裂或桥连短路；
  • 电场集中 ：在栅介质或互连附近形成局部电场集中点，增加漏电与击穿风险；
  • 缺陷放大 ：先进节点的线宽（CD, Critical Dimension，关键尺寸）更小，同尺寸颗粒占据 AA 的比例更高，“一颗顶过去的十颗”。

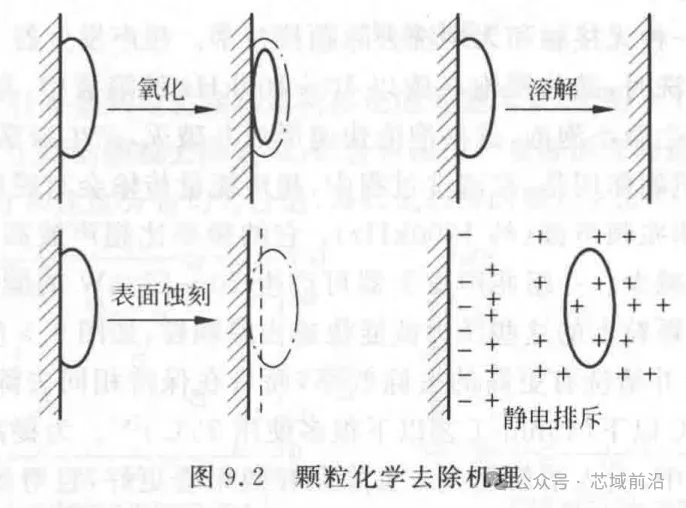

那为什么清洗会“造颗粒”？常见路径有三条：
1）颗粒“撬不下来”，但会“搬家”
颗粒黏在表面，靠的是范德华力（Van der Waals）、静电作用（Zeta Potential，ζ 电位相关）以及表面粗糙带来的机械嵌入。
清洗液的 pH、离子强度（Ionic Strength）会改变颗粒与表面的排斥/吸引状态：某些高离子强度环境会压缩双电层，反而更容易沉积；而提高 pH 往往能增强电性排斥、减少沉积。
经典研究用胶体科学模型把“沉积—去除”的规律讲得非常清楚。
2）“再沉积”：你洗掉的只是从 A 移到了 B
湿法槽体里存在边界层（Boundary Layer）、死角（Dead Zone）与回流区；再加上过滤与循环不足，颗粒可能从某片晶圆脱落后，又被另一片“捡回去”。
这在批量槽式（Batch Wet Bench，批量湿法台）尤其常见。
3）“自发掉粉”：工具与化学材料本身也会出颗粒
滤芯老化、管路析出、槽体材料微磨损、密封件碎屑、刷辊磨耗，都可能变成颗粒源。
更隐蔽的是：某些化学品在使用寿命末期会形成微小沉淀或聚合物，肉眼看不见，但缺陷扫描会看得一清二楚。
一句话：颗粒控制不是“清洗力度更大”就行，而是要在“去除效率”与“再沉积/损伤风险”之间找到窗口。





04

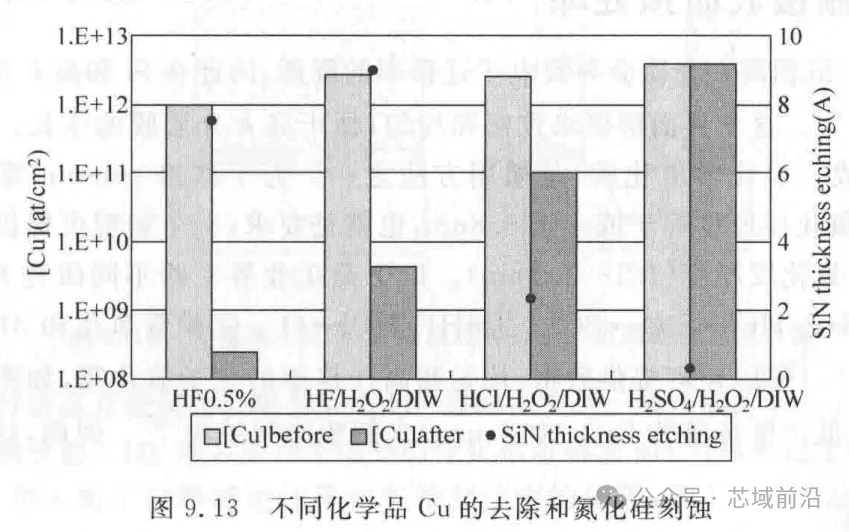

金属离子与腐蚀：看不见，但最致命的清洗风险

如果说颗粒像“石子”，那金属离子更像“盐”：你可能完全看不到它，但它会在器件里慢慢“发作”。
1）移动离子：让器件参数悄悄漂移
碱金属离子（如 Na+、K+）在电场下具有迁移性，可能进入介质/界面附近，导致 MOS 器件阈值电压漂移、界面态变化等可靠性问题。
2）过渡金属：复合中心与扩散隐患
Fe、Cu、Ni 等过渡金属可以在硅禁带中形成深能级，降低载流子寿命；Cu 还以高扩散性著称，在后续热预算下更可能带来隐患。
先进节点对金属污染容忍度越来越苛刻，也推动了 TXRF（Total Reflection X-ray Fluorescence，全反射X射线荧光）、VPD（Vapor Phase Decomposition，气相分解）-ICP-MS（Inductively Coupled Plasma Mass Spectrometry，电感耦合等离子体质谱）等方法在量产监控中的应用。
3）腐蚀/电偶：清洗也可能“把金属洗掉”
在含氧化剂、酸/碱、以及不同金属/材料共存的条件下，局部电化学环境可能触发微电偶腐蚀（Galvanic Corrosion），造成互连金属或阻挡层局部损失、凹坑、甚至分层风险。
尤其在 Cu/low-K 结构的 post-CMP 清洗中，行业和学术界都对“既要高 PRE（Particle Removal Efficiency，颗粒去除效率），又要低损伤/低腐蚀”的窗口做了大量研究。
工程直觉：金属类问题往往不会立刻在缺陷图上爆点，而是更可能在可靠性（Reliability）和电性漂移上“慢性发作”。
所以它必须进入清洗的核心 KPI（Key Performance Indicator，关键指标）。




05
兆声、刷洗与“物理伤”：PRE 与 PD 的一场拉锯战

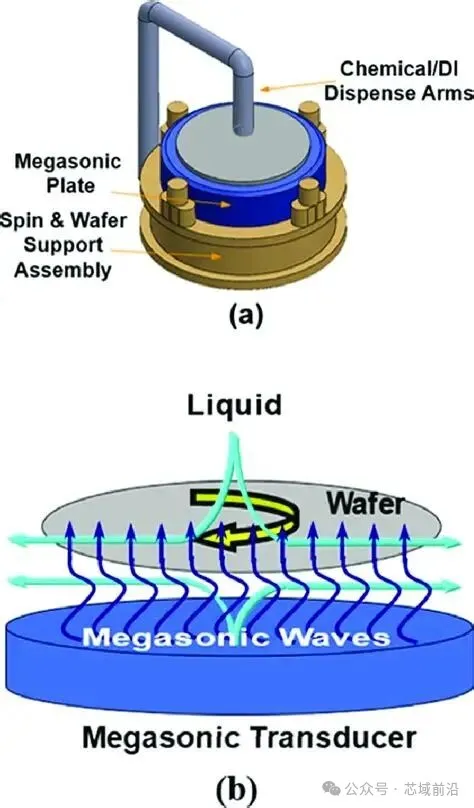

提升颗粒去除，最常用的“硬手段”之一是兆声（Megasonic）：用高频声场在液体里产生空化（Cavitation）与声流（Acoustic Streaming，声致流动），把颗粒从表面剥离。
但兆声的矛盾点也非常典型：
  • 能量更强、气泡更活跃 → PRE 往往上升；
  • 但瞬态空化冲击与剪切也会让脆弱结构更易受损 → PD（Pattern Damage，图形损伤）上升。
近年来的研究显示，通过 溶解气体、表面活性剂、化学环境去调控空化行为，可以在一定程度上实现“更温和的高 PRE + 更低 PD”。
例如在公开论文中，有作者系统讨论了溶解气体与表面活性剂对 PRE/PD 的影响及其与气泡动力学的关系
另一类“物理伤”来自刷洗（Brush Cleaning）：刷辊本身并不一定坏，真正危险的是 刷—晶圆之间夹着硬颗粒 ，它会像砂纸一样在表面刻出微划伤。
这类划伤在某些薄膜/介质层上会引入应力集中点，后续热处理或电迁移（EM, Electromigration，电迁移）条件下风险更高。
结论：清洗不是“更猛更好”，而是“可控能量 + 可控接触 + 可控化学”。




06

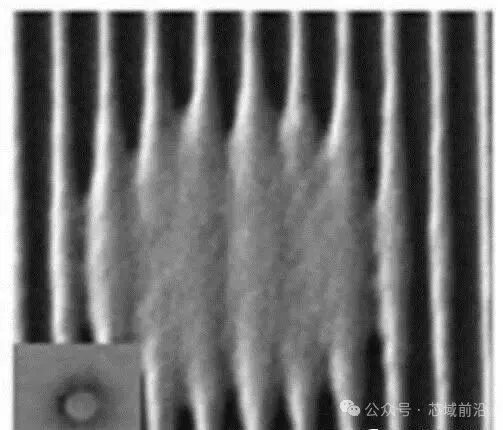

图形倒塌：不是“刻坏了”，而是“洗塌了”

当器件进入 FinFET（Fin Field-Effect Transistor，鳍式场效应晶体管）、3D NAND（三维闪存）等时代，高纵横比结构（HAR, High Aspect Ratio）大量出现：线更细、更高、更软。
此时清洗里最“温柔”的一步——漂洗与干燥——反而可能成为压垮图形的最后一根稻草。
核心机制就是毛细力（Capillary Force，毛细力） ：
  • 在干燥过程中，结构之间会形成液桥/弯月面（Meniscus）；
  • 表面张力（Surface Tension）产生的拉拢力把相邻线条拉到一起；
  • 一旦超过结构的弹性恢复能力，就会发生粘连（Stiction，粘附）与倒塌（Collapse）。

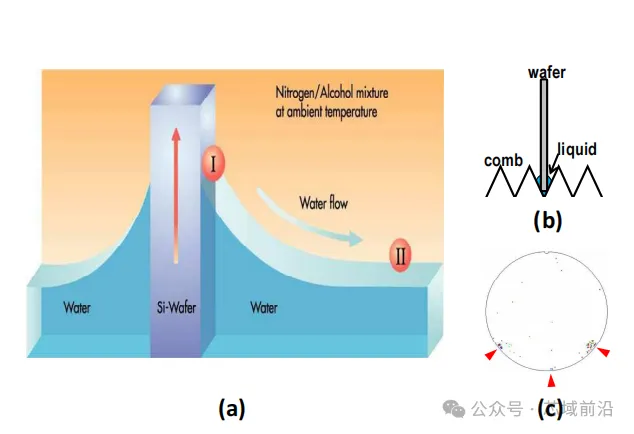

这也是为什么先进线条越来越依赖更“聪明”的干燥方式，比如利用 IPA（Isopropyl Alcohol，异丙醇）蒸汽形成 Marangoni（马兰戈尼）效应，把表面张力梯度变成“推水走”的驱动力，从而减少液桥停留时间与毛细力作用窗口。




07
水印（Watermark）：最像“茶渍”，也最容易被低估

水印是湿法清洗里非常典型、也非常“冤”的缺陷：很多时候你明明把化学步骤做对了，但只要干燥阶段留下一滴“迟到的水”，它蒸发后就会把溶解在水里的东西浓缩并固定在晶圆表面——像茶渍、像水垢。
水印的成因，经典文献总结得很直白：尤其在轻度去氧化后，硅表面变得更疏水（Hydrophobic），水滴更容易以孤立液滴形式存在，随后形成干燥斑点/残留。
更“工程化”的理解是三要素：
1） 液体里有什么 ：UPW 的溶解硅酸盐、微量离子、有机物（TOC, Total Organic Carbon，总有机碳）等；
2） 表面有多“爱水” ：亲水/疏水图案共存时，液滴行为更复杂；
3） 空气与 IPA 条件 ：湿度（Humidity）、气氛、IPA 相关条件会显著影响水印形成概率。比如有研究专门讨论了 IPA 干燥与湿度条件对水印形成的关系。
水印之所以危险，是因为它不仅是“脏点”，还可能伴随轻微氧化、离子残留与表面能改变，导致后续沉积附着力、界面缺陷、甚至电性一致性波动。




08
怎么抓“真凶”？把清洗 Defect 从玄学变成可闭环工程

很多团队清洗问题难解，不是因为不努力，而是缺少一套“从缺陷到机理”的闭环语言。
建议把清洗 Defect 按“可度量指标”拆解成三步：

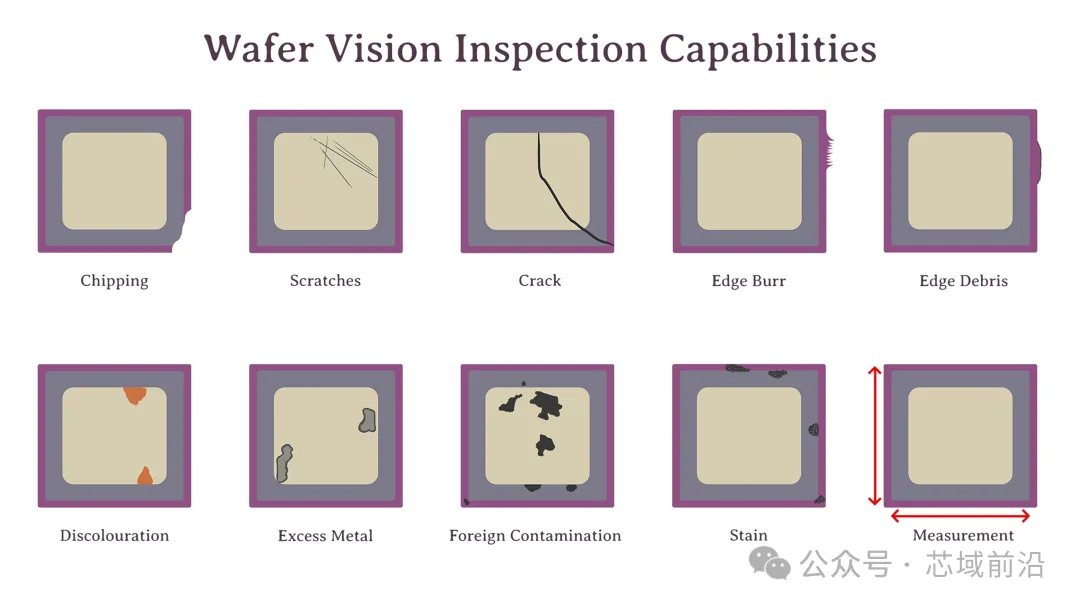

1）先定义：你看到的到底是哪一类 Defect？
颗粒类：缺陷扫描（Inspection）+ 颗粒计数（Particle Counting）
金属类：TXRF、VPD-ICP-MS 等（量产常用组合）
有机残留：接触角（Contact Angle）/ TOF-SIMS（Time-of-Flight Secondary Ion Mass Spectrometry，飞行时间二次离子质谱）
腐蚀/粗糙：AFM（Atomic Force Microscopy，原子力显微镜）/ SEM（Scanning Electron Microscopy，扫描电子显微镜）
这些方法的适用性、检测限与组合策略，在国内也有较系统的综述总结。
2）再追因：缺陷“出生”在哪个物理环节？
用“过程地图”去切：化学槽 → 漂洗 → 兆声/刷洗 → 干燥 → 搬运/载具。
  • 如果缺陷在干燥后激增，优先看水印、倒塌、再沉积；
  • 如果 post-CMP 后金属/腐蚀异常，优先看电偶与化学窗口；
  • 如果刷洗后划伤上升，优先看刷辊状态与夹带颗粒；
  • 如果同批次不同位置晶圆差异大，优先看槽内流场与死角、过滤与循环。
3）最后闭环：把“预防”写进配方与设备里
真正有效的控制，往往不是“多洗一遍”，而是这些工程动作：
  • 点-of-use 过滤（POU Filter，末端过滤）与循环过滤的策略化配置；
  • 化学品寿命管理（浓度/金属背景/颗粒背景/温度）；
  • 缩短空气暴露时间，减少二次氧化与水印窗口；
  • 对兆声与刷洗建立 PRE/PD 的窗口图，而不是凭经验调功率；
  • 对关键材料界面（如 Cu/low-k）建立“损伤预测 + 实测验证”的双通道（相关有限元分析工作可作为理解参考）。



09
写在最后：先进工艺的清洗，拼的是“系统工程能力”

WET Clean从来不是“辅助步骤”。
在先进节点，它更像一条隐藏的主线：
  • 结构越小，颗粒越致命；
  • 材料越脆弱，兆声/刷洗越要温和可控；
  • 表面化学越敏感，水印与腐蚀越容易被放大；
  • 可靠性要求越高，金属离子问题越不能只靠“感觉”。
把清洗 Defect 做好，本质上是把 化学窗口、流体设计、设备材料、在线监控、失效分析串成闭环。
你会发现：当清洗从“洗干净”升级为“可预测、可度量、可控的表面工程”，良率往往会给出最直接的回报。
