Wafer Reclaim（晶圆再生）为什么越来越重要：省成本、稳良率、还更环保

发表时间：2026-03-03 09:25作者：芯域前沿
从报废到再上机：一文读懂Wafer Reclaim（再生晶圆）的工艺、指标与门道


你可能听过“芯片制造是烧钱的艺术”，但真正进过晶圆厂（Fab，Fabrication Plant）的人会发现： 除了昂贵的光刻机和材料，最容易被忽略、却又天天在消耗的，是各类“测试/监控晶圆”。
这些晶圆不直接变成可卖的芯片，却要反复上机台跑工艺，用来做设备状态确认、工艺窗口验证、污染监控、量测校准、制程切换过渡……
它们像“试卷纸”，用完就丢太可惜，于是就出现了一个专门的产业与工艺体系： Wafer Reclaim（再生晶圆/晶圆再生）。

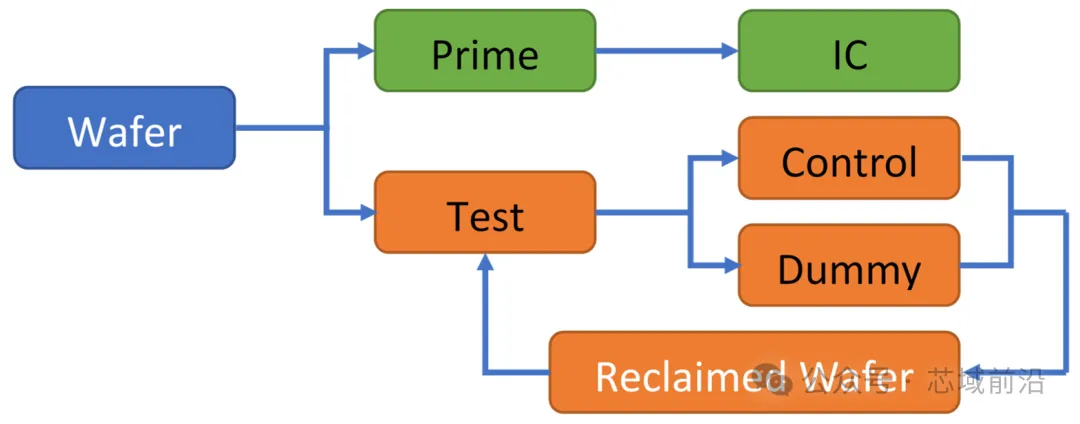

简单说：
  • Prime Wafer（正片/量产片） ：用来做最终芯片产品。
  • Test/Monitor/Dummy Wafer（Test Wafer，测试片 / Monitor Wafer，监控片 / Dummy Wafer，挡片/填充片） ：用来“跑流程、看状态、控风险”。
  • Reclaimed Wafer（再生晶圆） ：这些测试/监控/挡片用过后，通过“去膜—去缺陷—再抛光—再清洗—再检验”，恢复到可继续做测试用途的晶圆。
  • 再生晶圆本质上是 “测试用晶圆的再制造” ，不是把不良成品芯片“修一修再卖”。




01
为什么晶圆厂离不开“再生晶圆”？——测试片比你想的更费

在晶圆制造里，“设备”不是开机就能跑量产。
任何一个关键步骤，沉积、刻蚀、扩散、清洗、CMP（Chemical Mechanical Polishing，化学机械抛光）等，在切换产品、换配方、做维护后，都需要 工程验证与监控 。
这就需要大量的：
  • Monitor Wafer：做过程能力与污染/颗粒监控；
  • Dummy Wafer：用于设备热平衡、填充载具、保护关键工位、减少边缘效应等；
  • Test Wafer：做实验DOE（Design of Experiments，实验设计）、参数扫描、量测校准。
这些晶圆往往会被沉积薄膜、涂胶曝光、刻蚀、离子注入、甚至做局部图形； 一次工程验证可能就消耗一批。

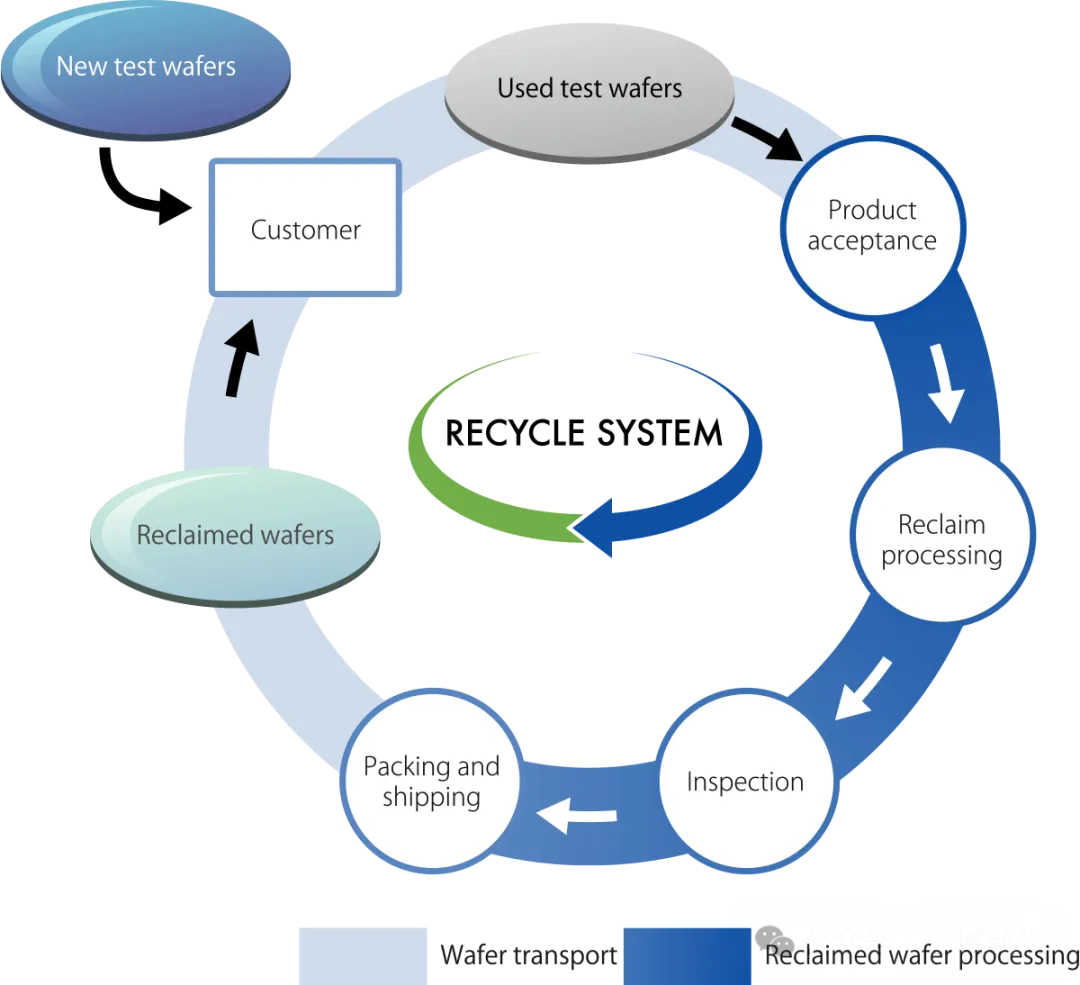

如果全部用全新的测试晶圆，成本会非常高——因此再生晶圆被很多晶圆厂当作“必备耗材体系”的一部分：用过的测试/监控/挡片回收后再生，再投入下一轮工程与监控。
更关键的是， 再生不仅是省钱 ：
  • 设备工程验证往往追求快速闭环，若再生体系成熟，可以减少等待与外采周期（in-house reclaim，厂内再生或稳定外包）；
  • 对“监控片”而言，稳定的再生规格意味着监控结果可比性更好；
  • 从ESG（Environmental, Social and Governance，环境社会治理）角度，再生能减少硅材料与部分化学品、包装、物流相关的环境负担。





02
Wafer Reclaim“回收”了什么？

很多人一看到“reclaim/recycle”就联想到“回炉重造”。
但在半导体语境里要区分两件事：
Wafer Reclaim
  • 面向的是 “测试/监控/挡片” 这一类晶圆；
  • 目标是把表面薄膜/残留/缺陷处理掉，恢复可用于测试用途的表面质量与几何精度；
  • 本质是 精密表面工程 + 超洁净清洗 + 严格量测检验 。
典型说法是“used dummy/monitor wafers are re-polished and reused”（用过的测试/监控片再抛光再使用）。
Silicon Recycling（硅材料回收/回炉）
  • 这是把硅材料做再利用（例如碎片、硅泥、边角料回收再提纯等），属于材料级循环；
  • 与再生晶圆的“表面再制造”是不同产业链。
所以你会看到业内常说： Reclaimed wafers are typically used as test/monitor/dummy wafers, not for prime device production（再生晶圆通常用于测试/监控/挡片，不用于量产正片 。




03

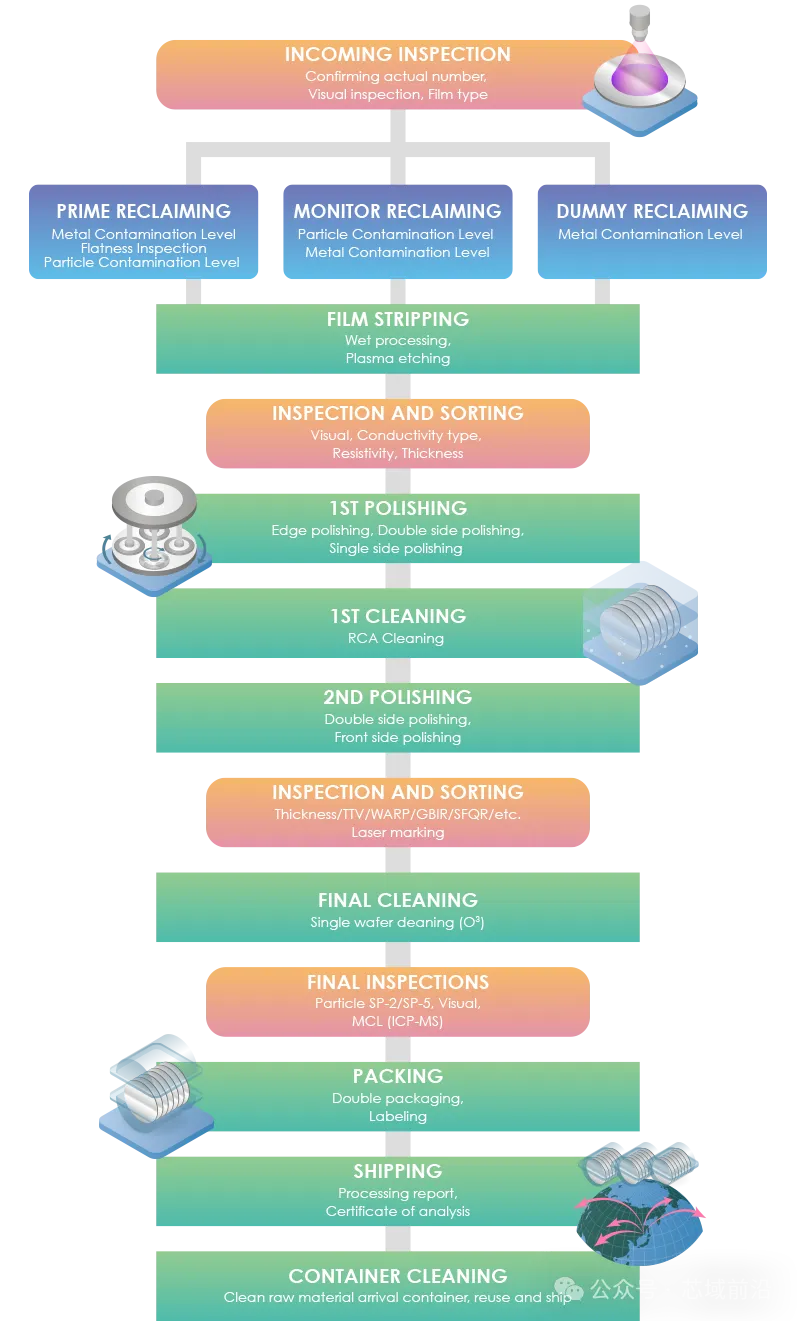

再生晶圆怎么做出来？——一条典型Reclaim Flow拆给你看

不同再生厂、不同来料（膜系、污染、损伤程度、晶圆尺寸）会配不同配方，但一个高度“共识化”的主流程通常长这样：
Step 0：Incoming Sort & Inspection（来料分选与检查）
  • 先按 尺寸（150/200/300mm）、厚度、导电类型/电阻率（Resistivity，电阻率）、历史用途分拣；
  • 做外观、边缘（Edge）、缺口/定位边（Notch/Flat）检查，避免严重崩边、裂片进入后续，降低批量风险。
Step 1：Film/Pattern Removal（Strip，去膜/去图形）
  • 把沉积的介质膜、金属膜、光刻胶残留等去掉；
  • 可能是湿法（Wet Process）为主的化学剥离/蚀刻，也可能结合等离子（Plasma）去胶/去残留；
  • 这里的关键是“ 去得干净 ”与“ 不引入新污染/新损伤 ”。
Step 2：Lapping / Grinding / Etch（研磨/减薄；蚀刻修复）
  • 如果表面有较深划伤、麻点、残余缺陷，往往需要先做研磨或蚀刻去除损伤层；
  • 目标是为后续抛光创造“可抛状态”，并把缺陷控制在可接受范围。
Step 3：Polish（抛光）/ CMP（CMP，化学机械抛光）
  • 通过抛光恢复镜面（Mirror Finish）与平整度；
  • 可选SSP（Single Side Polish，单面抛）或DSP（Double Side Polish，双面抛），取决于规格与用途；
  • 行业内常见表述是：再生晶圆经过抛光后再清洗再检验，可多次再生，但次数取决于每次去除量与规格要求。（例如“最多可再抛光/回收五次”）
Step 4：Final Clean（终清洗）
  • 抛光后必须终清洗，去除颗粒、金属离子、抛光浆料残留等；
  • 清洗体系通常围绕超纯水UPW（Ultra Pure Water，超纯水）与化学品管理展开，任何残留都会影响再上机的污染风险。
Step 5：Final Metrology & QA（Final Inspection，最终量测与质检）
  • 颗粒（Particles）与表面缺陷检查；
  • 厚度、TTV（Total Thickness Variation，总厚度变化）、Bow（弯曲）、Warp（翘曲）等几何指标复测；
  • 合格后按洁净包装出货。

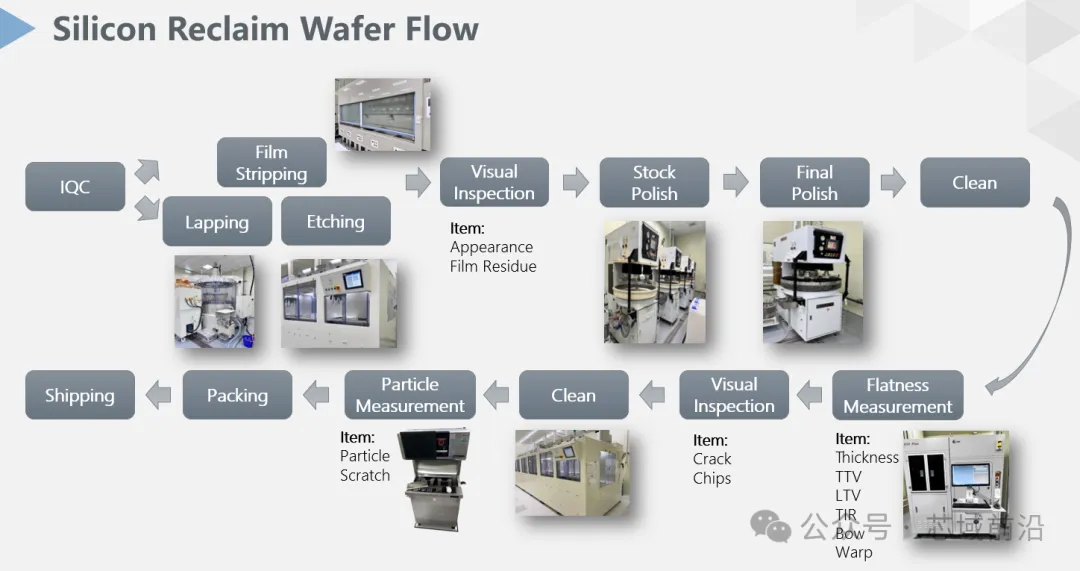

这条流程在多家再生服务商/设备商的公开资料中高度一致： 分选检查 → 去膜/剥离 → 研磨/蚀刻 → 抛光（含CMP） → 清洗 → 终检包装 。




04
验收看什么？再生晶圆的“硬指标”与“隐形雷区”

再生晶圆的规格，会按用途分等级：有的只需要“能当挡片”，有的要能当“高一致性的监控片”。
常见验收维度可以分成四类：
A. 几何与尺寸：薄一微米都可能要命
  • Thickness：再生会去除硅材料，厚度会逐步变薄；
  • TTV（Total Thickness Variation） ：反映厚度均匀性；
  • Bow / Warp ：反映晶圆整体平整度；
这些指标在行业里通常参照ASTM（美国材料与试验协会）方法体系来定义与量测，例如公开资料对TTV与Bow/Warp定义的引用与说明。
平整度指标为什么重要？
因为光刻景深（Depth of Focus）、对准（Alignment）、真空吸附（Chuck，吸盘）与传片（Handling，搬运）都吃“平整度红利”，一片翘曲过大的晶圆会直接带来上机风险。
B. 表面质量：镜面不是“看着亮”就行
  • Roughness（粗糙度） 与微划伤（Micro-scratch）；
  • Haze（雾度） 、麻点（Pits，凹坑）、残余图形（Residual Pattern）。
再生抛光/清洗的目标是把表面恢复到适合测试用途的状态（“flat mirror finish平坦镜面”在多家服务商描述中出现）。
C. 洁净度与污染：最怕“带毒上机”
  • Particles（颗粒） ：颗粒多会污染机台，也会让监控数据失真；
  • Metallic Contamination（金属污染） ：对扩散/氧化/沉积等尤为敏感；
  • Cross-contamination（交叉污染） ：例如某些金属膜或特种材料来料，如果分线不彻底，会把“不可接受的元素”带入下游工序。
因此再生行业强调“终清洗 + 终检”以及按客户规格放行。
D. 可追溯与一致性：监控片最怕“批间漂”
  • 批次历史（History，历史）、来料分类、再生次数（Reclaim Cycles，再生次数）要清晰；
  • 对关键监控用途，往往会限定再生次数或限定来料类型，保持数据可比性。
一句话总结： 再生晶圆不是“洗干净就行”，它是把“几何、表面、洁净、可追溯”同时拉回到可控区间。



05
再生晶圆用在哪些地方？——从“挡片”到“工艺体检表”

再生晶圆最经典的用途，就是替代新测试晶圆，用在“ 不需要真正做出电路成品 ”的环节。
典型场景包括：
  • Equipment Qualification（EQ，设备验证）与工艺切换 ：设备维护后跑一批再生监控片，确认颗粒与关键参数回到窗口，再放行量产。
  • Process Monitor（制程监控） ：用作沉积厚度监控、刻蚀均匀性监控、清洗残留监控等，重点在一致性与可比性。
  • Dummy / Filler ：在热处理、扩散、部分沉积与清洗流程里，挡片用于减少边缘效应、保护载具/夹具、稳定工艺环境。
  • R&D（研发）与DOE ：对很多参数摸索来说，先用再生晶圆做“工艺探索”，降低试错成本。
注意 ：再生晶圆通常不用于最终芯片量产，这是业内普遍的定位与表述；它们的价值在于“工程与监控”，而不是“卖给终端用户的芯片产品”。



06
算不算“绿色制造”？再生晶圆的成本账与环境账

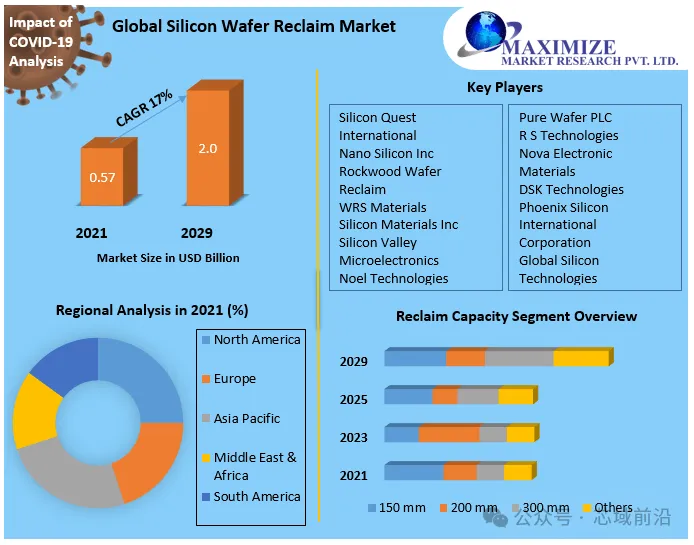

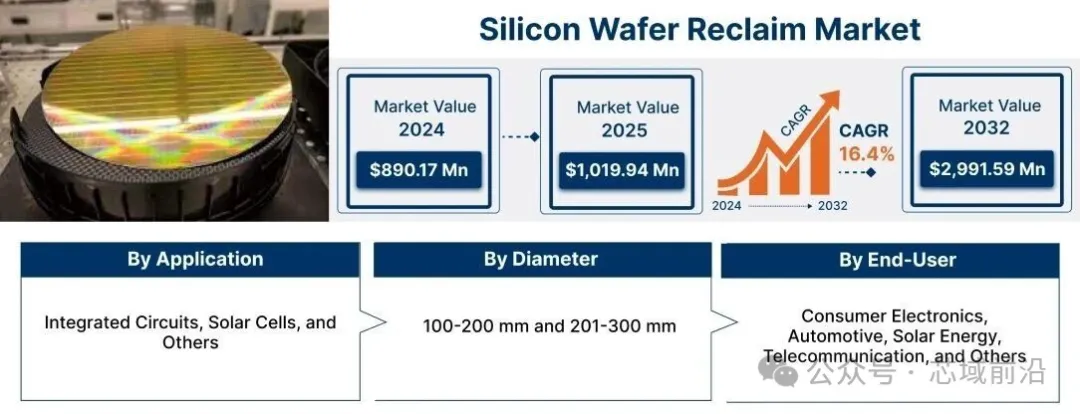

成本账：为什么“划算”？
再生的直接逻辑是： 测试片用量大、但不需要Prime级别的全部指标 ，通过再生把单次使用成本摊薄；
多家服务商公开说明“再生后作为测试片的成本显著低于新测试片”，并强调可多次再生（次数取决于去除率与规格）。
此外，还有两个“隐形收益”：
  • 缩短工程验证周转时间 （尤其是厂内再生/稳定外包时），提升设备利用相关指标（例如OEE，Overall Equipment Effectiveness，综合设备效率会受工程等待影响）；
  • 减少一次性耗材与物流包装 （晶圆盒、双层袋等）在测试片链路上的消耗。
环境账：再生到底“绿”在哪？
半导体制造对能源与超纯水UPW（Ultra Pure Water）、化学品依赖极高，学术综述也指出行业用水与能耗规模巨大。
在这个背景下，再生晶圆带来的环境意义通常体现在：
  • 延长硅晶圆生命周期 ，减少新硅材料与新晶圆制造环节的资源消耗；
  • 减少固废与处置压力 （特别是大量测试片若直接报废，会形成持续性废物流）；
  • 对一些企业的可持续叙事中，再生晶圆被作为“减排/降碳”的组成部分。
当然也要实事求是：再生本身也要消耗化学品与用水、用能，所以“绿色”不是口号，而是看 全生命周期（Life Cycle，生命周期） 的综合账。
再生的价值在于：在满足工艺风险控制的前提下，把“本该一次性报废的测试片”尽可能多次使用，从而减少新片需求。




07
结语：Wafer Reclaim是晶圆厂的“隐形基础设施”

在先进制程里，大家谈得最多的是EUV（Extreme Ultraviolet Lithography，极紫外光刻）与先进封装，但支撑这些“皇冠”稳定运转的，往往是一整套不显山露水的工程体系：
监控、量测、清洗、物流、材料管理—— 再生晶圆就是其中很典型的一块拼图。
它不制造新闻，却制造稳定：
  • 用更低的成本，支撑更高频的工程验证；
  • 用可控的规格，支撑可比的监控数据；
  • 用更长的生命周期，支撑更节制的资源消耗。
当你下次看到一片晶圆在设备里“跑来跑去”，别急着问“这片能出多少颗芯片”。
在很多时候，它的使命是： 让真正要出货的那一片，少走弯路、少踩雷、稳稳量产。
