Chiplet技术与异构集成——打破摩尔定律的新路径

Chiplet技术与异构集成（Chiplet Technology & Heterogeneous Integration）。

Chiplet是将多个功能小芯片（Dielet）像“乐高积木”一样拼装成高性能SoC的技术。从多个角度看，Chiplet不仅是工艺创新，还涉及物理（互联延迟）、化学（微凸块材料）、热管理、经济成本（重复利用IP）和生态合作。它决定了芯片的性能密度、功耗、成本和上市时间。边缘案例如在AI加速器中，单片SoC面积超过800mm²就面临良率崩盘，而Chiplet可拆分成多块小芯片，良率提升30%以上；相关考虑包括跨芯片互联的信号完整性和热应力匹配，以及供应链碎片化对fab可持续性的要求。

2026年2nm/1.4nm节点，Chiplet已进入“全生态爆发”时代：2.5D/3D异构集成成为主流，CoWoS、EMIB、UCIe标准统一，多Chiplet+ HBM4/ CXL实现AI/汽车/数据中心高带宽。Chiplet分为硅中介层（Interposer）和有机基板两种，以硅中介层为主；传统单片SoC仍用于低端产品。

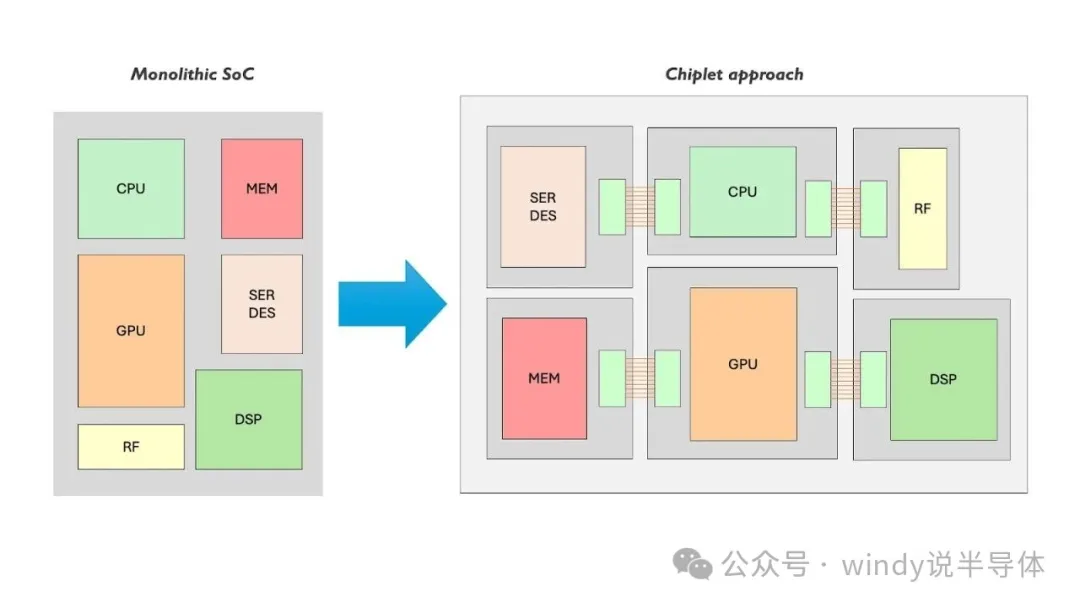

1. Chiplet原理与基本架构——“积木式”系统集成

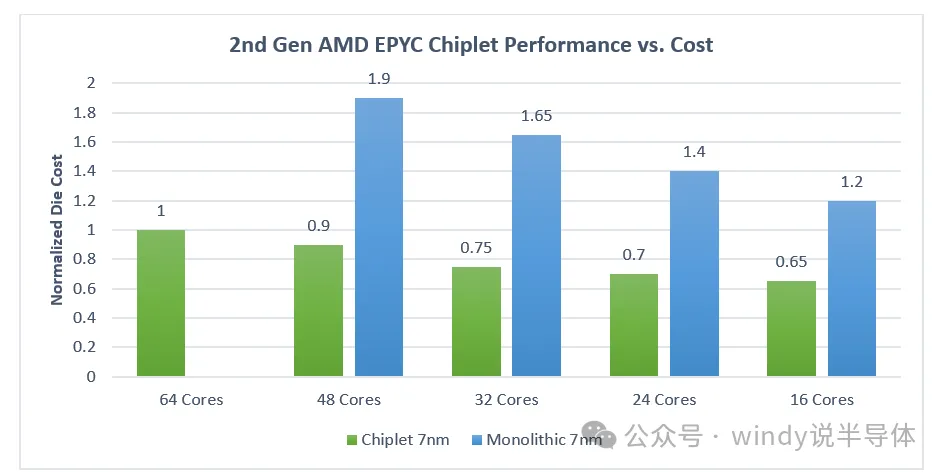

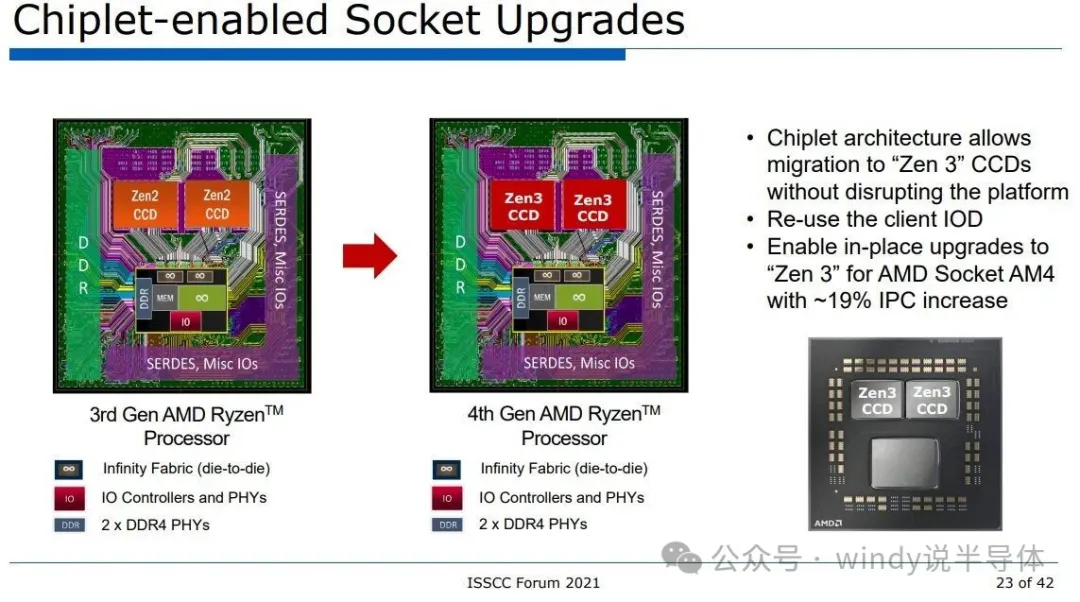

原理：将复杂SoC拆分成多个小Chiplet，通过高密度互联（微凸块、硅通孔、UCIe）实现功能整合。从物理角度，互联延迟需<1ns；化学角度，微凸块需高可靠性焊料；多角度探索：异构集成允许不同工艺节点混合（如逻辑7nm + 内存12nm），降低成本；边缘案例：在AMD EPYC处理器中，Chiplet方案比单片成本低40%；相关考虑：热膨胀匹配，CTE差异>5ppm易翘曲，需先进Underfill。

基本架构：

• 主机Chiplet：CPU/GPU核心。
• 辅助Chiplet：I/O、内存控制器、AI加速。

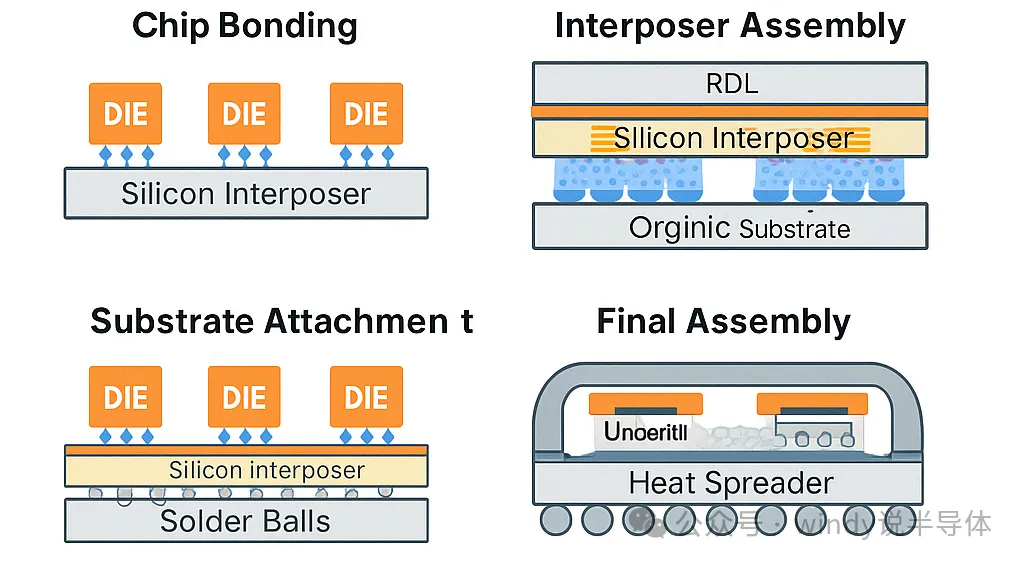

• 互联层：硅中介层（CoWoS）或EMIB桥接。
• 封装：2.5D/3D堆叠 + HBM。

主流技术：

• CoWoS（TSMC）：硅中介层高密度互联。
• EMIB（Intel）：嵌入式多芯片桥接。
• UCIe（通用Chiplet互联）：开放标准。
• 3D SoIC（TSMC/Samsung）：垂直堆叠。

关键材料：

• 微凸块：Cu Pillar + SnAg。
• 中介层：硅/玻璃。
• Underfill：高导热环氧。
• 供应商：TSMC、Intel、Samsung；中国长电科技（JCET，先进封装Chiplet）；华天科技。纯度要求<1ppb，避免空洞；边缘案例：UCIe标准下，Cu Pillar需低电阻，热导率>300W/m·K。

关键参数：

• 互联密度：>10,000/mm²。
• 带宽：>2TB/s（HBM4）。
• 功耗：降低20–30%。
• 成本：比单片低30–50%。
• 良率：>90%（多Chiplet组合）。

2. 先进Chiplet技术——UCIe与3D堆叠

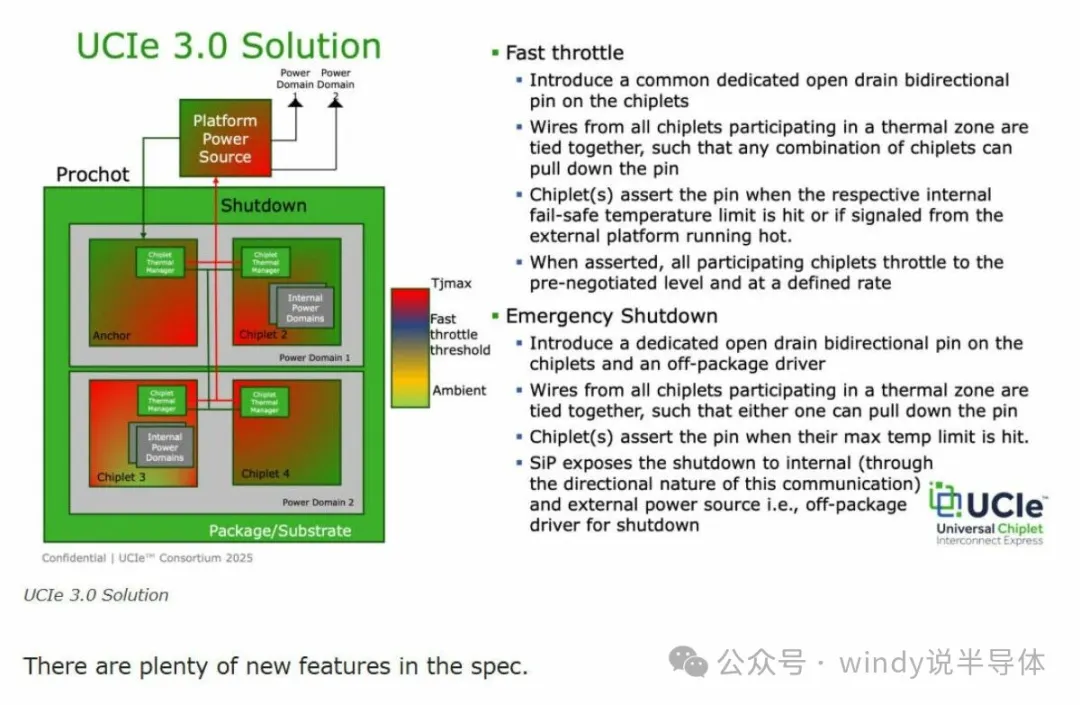

原理：UCIe开放标准统一互联协议，3D堆叠实现垂直异构。从多角度看，UCIe打破厂商壁垒；3D技术提升密度，但热管理挑战大；边缘案例：在NVIDIA Blackwell GPU中，Chiplet+ HBM4带宽突破10TB/s；相关考虑：跨厂Chiplet兼容性，AI仿真优化信号完整性。

主流技术：

• UCIe 1.0/2.0：标准化Die-to-Die互联。
• 3D SoIC/hybrid bonding：无凸块直接键合。
• CXL内存扩展：Chiplet间共享内存。

关键材料：

• 混合键合：Cu-Cu直接键合。
• 供应商：TSMC（SoIC领先）；Intel；中国中芯国际（部分先进键合）。

关键参数：

• 互联Pitch：<10μm。
• 延迟：<0.5ns。
• 功耗效率：>1TB/s/W。
• 堆叠层数：>16层。

设备与厂商格局（2026现状）

• 先进封装：TSMC（CoWoS/SoIC垄断）；Intel（EMIB）；Samsung。
• 设备：ASM Pacific、Besi、Kulicke & Soffa。
• 中国：长电科技（JCET，Chiplet封装份额快速上升）；通富微电；华天科技；甬矽电子。

从格局角度，TSMC/Intel垄断高端（70%市场），中国JCET在成熟Chiplet封装切入，优势在成本和本地供应链；边缘案例：长电在汽车Chiplet突破，解决了进口依赖；相关考虑：UCIe生态开放，中国厂商参与标准制定，维护成本降15%。

我的见解：从“单片独大”到“Chiplet联盟”，国产化生态机会

Chiplet是半导体产业的“新摩尔定律”——单片面积每超800mm²，良率指数下降，而Chiplet可无限扩展，成本降低40%。从多角度看，技术挑战大：互联延迟与热管理需协同优化；环保角度，重复利用IP减少硅片浪费20%；经济角度，Chiplet生态投资高，fab需联盟合作。

2026年，UCIe 2.0+3D hybrid bonding成为标配，AI Chiplet带宽突破20TB/s；异构集成在数据中心/汽车中成为瓶颈，需开放标准。

中国机会巨大：长电/华天已进入国际Chiplet链；中芯国际在先进键合突破；长远看，国产UCIe兼容设备、3D SoIC、本地Chiplet IP库，是国产化“生态高增长”的赛道。谁先构建完整Chiplet联盟，谁就掌握“后摩尔时代”话语权。边缘案例：中国在消费AI Chiplet有优势，因为需求爆增，进口依赖低；相关考虑：与上游金属化/下游测试兼容，能整体提升芯片性能密度50%。
