先进封装下一站：玻璃基板成唯一破局点，却困在脆性与良率里

摩尔定律放缓之后，先进封装一度被视作延续芯片性能增长、突破物理制程限制的“救命稻草”。但步入2026年，这条依托高密度异构集成的技术路线，却迎来了全面碰壁的困境：翘曲问题失控、混合键合良率暴跌、超薄晶圆背面处理精度失守，传统有机基板更是逼近性能与工艺的双重物理极限。在iMAPS先进封装大会上,全球头部封测厂商、设备商与材料企业达成共识：机械工艺与应力控制问题，已经彻底取代电气性能设计，成为制约先进封装向前发展的头号瓶颈。

iTGV 2026无锡玻璃基板大会主题为“重构玻璃基板技术路线”，就是通过全玻璃叠层结构方案——玻璃PCB取代有机ABF的翘曲问题、彻底解决与有机PCB的焊点失效和大面积翘曲。玻璃PCB又称GCP（玻璃电路板）作为有机基板迭代升级的全新基板材料，凭借其低CTE值、低介电损耗、高杨氏模量，高表面平整度，以及大尺寸（510mm*515mm）制备能力，更利于实现单颗200mmX200mm以上超大尺寸、低功耗AI算力芯片等诸多优势，受到世界范围内的重视，引得众多科技巨头争相投资入局。

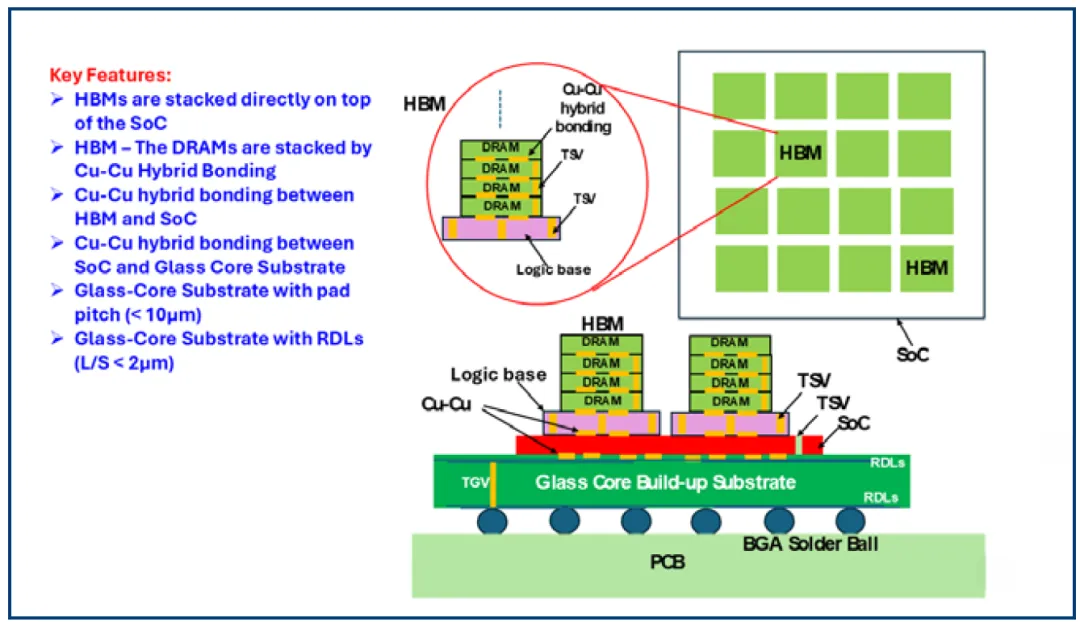

# 玻璃基板上的3.3D集成电路异构集成。

本文主要解析目前玻璃基板遇到的核心痛点。在众多破局方向中，玻璃基板被反复推向行业焦点，成为公认的核心解决方案。它能从根源缓解翘曲、实现极致平整度、精准匹配硅片热膨胀系数，是支撑大尺寸、细间距、高带宽先进封装落地的唯一理想材料。但残酷的产业现实是，玻璃基板解决了先进封装最棘手的旧难题，又带来了脆性易裂、微裂纹频发、边缘破损、工艺兼容性差等一系列新挑战，让整个行业陷入“不用不行、用不起也用不稳”的两难僵局。

一、先进封装全面遇阻：不是密度不够，而是“做不平、稳不住”

过去数年，先进封装行业一路狂飙突进，Chiplet异构集成、2.5D/3D堆叠、HBM多颗堆叠、混合键合等技术不断迭代，核心目标都是在更小空间内集成更多芯片、实现更高数据带宽。可随着封装结构朝着更薄、更大、更异构的方向发展，力学相关的底层问题集中爆发，封装早已不是单纯保护芯片的“被动外壳”，而是决定系统性能、量产良率与成本控制的核心环节。

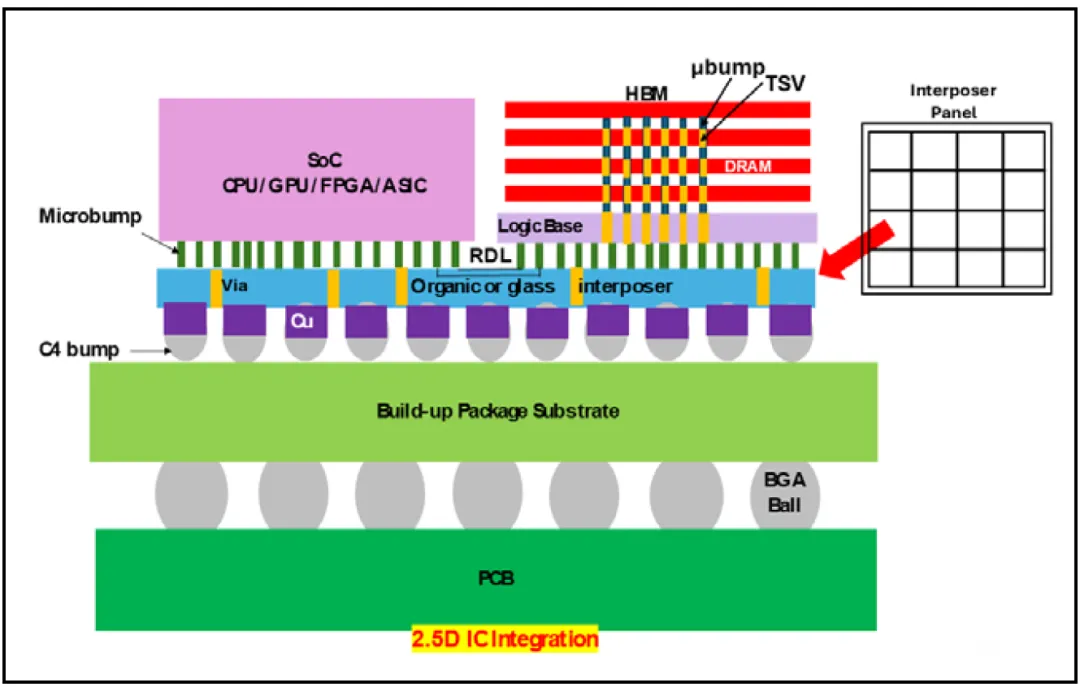

# 人工智能（AI）驱动的高性能计算（HPC）产品的封装技术（CoPoS——有机或玻璃中介层面板）。可以看到，由面板制成的有机或玻璃中介层支撑着SoC和HBM。由于CoPoS的目标是竞争并取代CoWoS®封装，因此使用玻璃面板（有机面板的平整度不足以制造0.4μm间距的RDL）。制造贯穿玻璃通孔（TGV）的工艺流程如图所示，RDL的工艺流程如图所示。图中展示了传统RDL（L/S≥2μm）的工艺流程，其介质层使用PID或ABF等聚合物，导体层采用ECD铜。聚合物被狭缝涂覆在玻璃面板上。RDL（L/S<2μm）的工艺流程，这与CoWoS®封装的RDL工艺流程相同，只是面板材料和结构不同。CoWoS®构建在硅晶圆上，而CoPoS构建在玻璃面板上。同样，为了与CoWoS®竞争，CoPoS封装的RDL必须采用PECVD + 双铜大马士革 + CMP工艺。根据台积电的公告（2025年4月23日），其CoPoS®封装的玻璃面板尺寸为310mm×310mm。未来，可能会改为515mm×510mm或600mm×600mm。

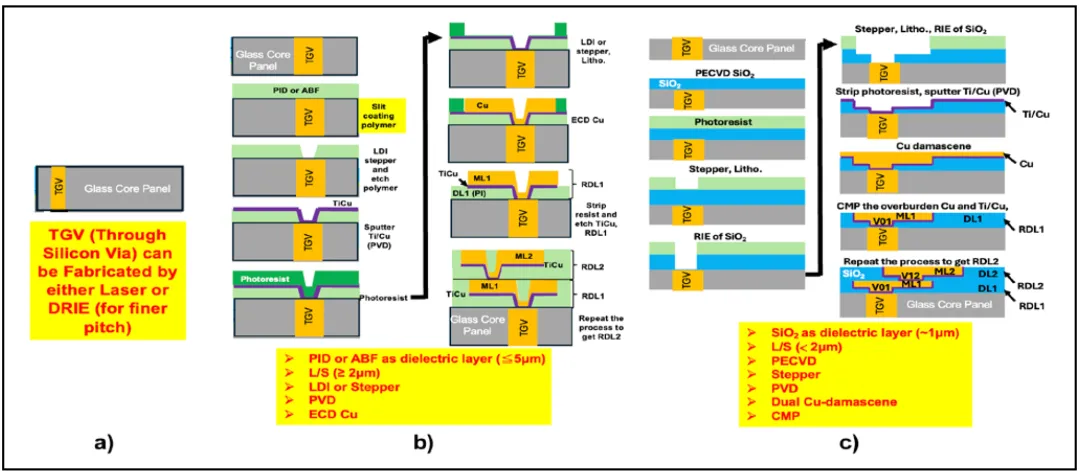

# a）玻璃通孔（TGV）；b）普通线宽/线距（≥2微米）的重布线层（RDL）；c）线宽/线距（<2微米）的重布线层（RDL）的制造。

1.1 翘曲失控：所有封装难题的总源头

封装翘曲并非后期工艺瑕疵，而是叠层材料间热膨胀系数（CTE）不匹配与整体刚度失衡导致的必然结果。传统有机基板热膨胀系数偏高，上方却要堆叠大量低热膨胀系数的硅片，在高温制程中极易出现弯曲变形；叠加多层聚合物材料的玻璃化转变温度（Tg）差异，超过Tg后材料模量骤降、膨胀加剧，翘曲问题会进一步恶化。除此之外，叠层厚度差异、固化收缩残余应力、铜布线密度过高等因素，都会持续放大翘曲程度。

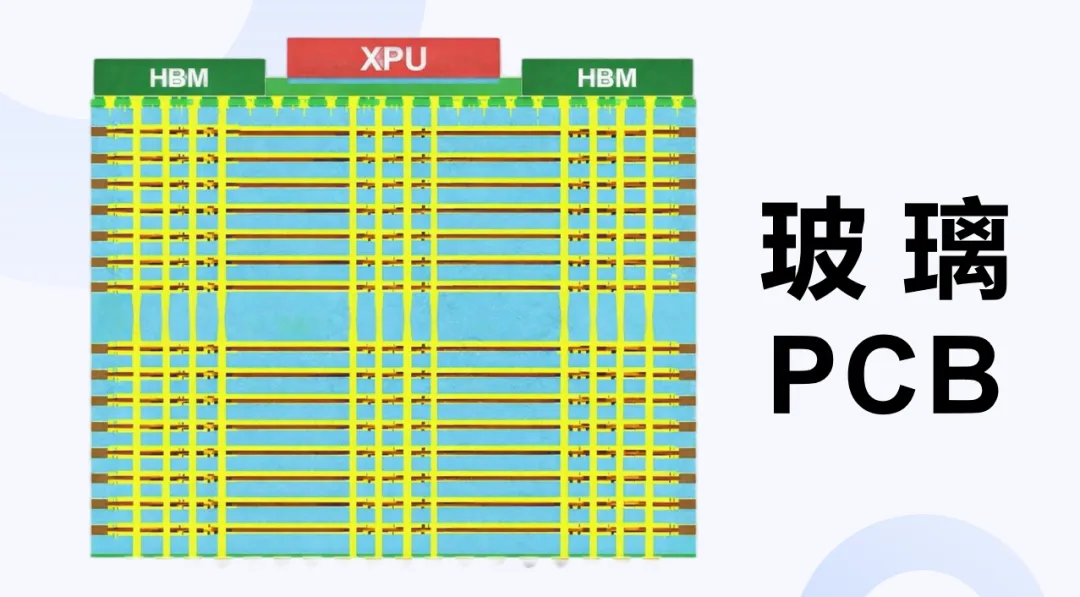

# 带有15层玻璃核芯构件的玻璃PCB，来取代CoPoS和CoWoP。由于传统玻璃芯上的20+层abf在实验室向工程化过程中无法克服叠层ABF与玻璃芯板、以及玻璃基板与有机PCB的翘曲问题。在保留厚400-500μm厚玻璃核芯同时，AI设计工程师直接用150μm厚的UTG Glass core substrate 玻璃芯板取代ABF叠层，取代有机基板、取代有机PCB，通过高精度对准与键合工艺形成高密度互联的玻璃PCB——这是玻璃基板路线最顶级方案。

在大尺寸、细间距的先进封装场景中，轻微翘曲就会引发连锁反应：晶圆对准精度偏移、搬运过程易碎片、混合键合界面产生空洞，最终导致良率大幅跳水。安靠技术专家直言，这种材料组合带来的翘曲隐患，是当前先进封装领域最棘手的工艺难题。

1.2 混合键合：间距越小，应力致命性越强

混合键合是实现超高密度集成的必由之路，但随着键合间距不断缩小，失效逻辑发生了根本性转变。当间距大于5μm时，良率主要由缺陷管控与清洁度决定；当间距缩小至2-3μm以下，机械应力成为影响良率的核心因素，铜布线密度提升带来的热膨胀应力、介电层约束应力，成为导致产品失效的头号杀手。

更严苛的是，铜混合键合对纳米级污染物零容忍，一颗微小颗粒就会破坏界面结合、导致整片晶圆报废。以往仅靠清洁工艺就能解决的问题，如今需要同步管控平整度、表面形貌、退火工艺与内部应力，工艺容错窗口被急剧压缩。

1.3 超薄晶圆减薄：越薄越脆弱，工艺精度被重新定义

为满足轻薄化与散热需求，芯片厚度不断下压至5μm以下，原本属于辅助工序的背面处理（研磨、临时键合、脱粘、清洗），一跃成为精度管控的核心环节。临时键合材料的厚度偏差会直接影响减薄均匀性，脱粘残留会污染后续流程，超薄硅片本身机械稳定性极差，轻微应力就会出现变形、断裂。每一道工序都会引入累积应力，一步出错就会导致全链报废，先进封装从“分步优化”彻底变成“全程精密耦合”，容错率几乎为零。

1.4 传统基板瓶颈：产能短缺只是表象，性能不足才是核心

行业热议的200mm高端基板供不应求，并非单纯的产能缺口问题，更深层的原因是传统有机基板已无法适配先进封装的机械、电气、热学要求。封装尺寸持续扩大，晶圆级方案的成本与良率优势逐渐消失，转向面板级工艺又会加剧翘曲与应力隐患，行业迫切需要一种兼具大尺寸、高平整、高稳定、低损耗的新型载体，这也是玻璃基板被推上产业核心的根本原因。

二、玻璃基板：先进封装的唯一破局点，四大优势无可替代

在有机基板、陶瓷基板等各类备选材料中，玻璃基板是唯一能同时解决翘曲、平整度、尺寸稳定性、高频损耗四大核心难题的方案，被英特尔、三星、AMD、英伟达等国际巨头列为下一代先进封装的核心载体，产业地位不可撼动。

2.1 热膨胀系数与硅高度匹配，从根源抑制翘曲

玻璃的热膨胀系数约3-5ppm/℃，无限接近硅的2.6ppm/℃，能从源头降低热应力 mismatch，相较于传统BT基板，翘曲度可降低70%以上，彻底解决大尺寸封装“弯曲变形”的痛点，保障细间距键合的结构稳定性。

2.2 极致平整度与尺寸稳定性，适配高精度工艺

玻璃表面可实现亚微米级平坦度，受热环境下尺寸几乎无形变，能大幅提升晶圆对准精度与工艺重复性，完美满足2-3μm细间距混合键合的严苛要求，解决传统基板平整度不足导致的良率损耗。

2.3 高频电性优异，适配AI高带宽需求

玻璃具备低介电常数（Dk≈3.7-5.0）、低损耗因子（Df≈0.004），10GHz高频场景下，信号损耗比传统有机基板降低50%以上，既能保障HBM与芯片间的高速传输，又能减少信号干扰，完全契合AI算力集群对高带宽、低延迟的核心诉求。

2.4 支持高密度布线与大尺寸化，突破产能瓶颈

玻璃基板可实现＜5μm的线宽/线距，布线密度是传统有机基板的10倍，能满足先进封装高密度集成需求；同时支持大尺寸面板级工艺，突破晶圆级封装的产能与成本限制，为万卡级AI服务器、超算中心提供底层硬件支撑。

日月光、安靠、Synopsys等行业龙头在iMAPS大会上共同确认：没有玻璃基板，大尺寸、细间距、高带宽的下一代先进封装，根本无法实现规模化量产。

“玻璃非常稳定且平整，”日月光电子工程项目经理Wiwy Wudjud表示，“它的热膨胀系数与硅晶圆的热膨胀系数非常接近。因此，使用玻璃载体可以显著减少工艺过程中的翘曲。像玻璃这样的脆性材料，其失效往往从边缘开始，而传统的测试方法并不能完全反映边缘相关的损伤或真实的使用条件。”

“在封装领域，这简直是最糟糕的情况，”安靠公司芯片/FCBGA集成副总裁Mike Kelly说道。“你先用高热膨胀系数的有机基板，然后在上面放很多低热膨胀系数的硅片。这样一来，基板的材质就不平衡了，加热后肯定不会平整。”

Synopsys首席产品经理Lang Lin表示： “玻璃与硅是完全不同的材料，其制造工艺也截然不同。玻璃面板尺寸越大，翘曲就越明显。如今我们谈论的是微米级的翘曲，但玻璃的翘曲程度可能更大。在涉及玻璃面板的半导体封装工艺中，翘曲和残余应力是会累积的。”

三、玻璃基板的致命瓶颈：攻克翘曲难题，却栽在“脆性”死穴

玻璃基板虽完美解决了先进封装的翘曲痛点，却也带来了全新的工艺难题，核心矛盾集中在材料本身的脆性特质，让规模化量产陷入“良率低、成本高、可靠性差”的困境，成为制约产业化的最大阻碍。

3.1 脆性与边缘破损：最致命的薄弱环节

玻璃硬度高但韧性极差，边缘部位更是天生缺陷点，在切割、搬运、高温制程等环节，极易产生微裂纹、崩边、碎裂问题。这类隐性缺陷难以通过常规检测手段提前识别，却会在热循环、机械应力作用下持续扩展，导致产品长期可靠性雪崩式下滑；若回收玻璃载体重复使用，缺陷累积会进一步拉低良率、缩短使用寿命。为此，日月光专门研发摆锤冲击试验，专项评估玻璃边缘韧性，弥补常规检测的短板。

3.2 大尺寸玻璃：应力累积隐患加剧

大尺寸玻璃基板虽能提升平整度，却会让工艺应力、残余应力呈指数级累积。面板级玻璃表面翘曲看似可控，但内部应力分布极不均匀，高温键合、晶圆减薄等工序会触发应力集中释放，引发局部变形、对准偏移；玻璃与金属、介电材料的界面结合，还会引入新的应力源，进一步加剧工艺管控难度。

3.3 TGV工艺壁垒：垂直互连的量产天堑

玻璃通孔（TGV）是实现玻璃基板垂直互连、信号传输的核心技术，也是量产路上的最大障碍。高深宽比（＞15:1）的通孔电镀易出现空洞、附着力不足等问题；玻璃与金属热膨胀系数差异，会导致温度循环后界面分层、线路断路；激光钻孔的效率、良率、成本始终无法达到规模化量产标准，成为玻璃基板产业化的核心卡点。

3.4 工艺兼容度低，产线适配难度大

玻璃基板的特性与传统封装产线不兼容，临时键合脱粘时，玻璃透明性虽利于光学对准，但脱粘力控制不当易引发崩片；晶圆背面减薄时，玻璃载体强度高，却让硅片与玻璃的应力匹配更复杂；清洗、检测环节，微裂纹、亚表面损伤、残留物难以精准识别，导致批量良率波动极大，进一步推高生产成本。

四、行业死循环与破局方向：驯服玻璃基板，才能突破封装瓶颈

当前先进封装行业已陷入闭环死局：追求更高带宽→需要更细间距→必须采用混合键合→要求更低翘曲→只能选用玻璃基板；而使用玻璃基板，就要面对脆性、破损、TGV良率、应力累积等难题，最终陷入良率低、成本高的困境；放弃玻璃基板，传统有机基板翘曲失控，大尺寸、细间距封装无法落地，AI算力硬件直接被卡脖子。

从应用场景来看，行业分化也愈发明显：AI与高性能计算领域，对带宽、尺寸、稳定性要求极高，必须推进玻璃基板产业化，愿意承担前期成本与风险；汽车电子等领域，更看重可靠性与成本控制，对玻璃基板的脆性风险极为谨慎，短期内难以大规模普及。

全行业已达成共识：先进封装的下一阶段增长，不靠单一技术单点突破，而靠全流程工艺的稳定可复制。翘曲影响对准精度，对准决定良率，良率决定成本，成本决定规模化，玻璃基板正是解开这条闭环的关键钥匙，只是这把钥匙的“脆性尖刺”尚未被驯服。

五、结语：先进封装的未来，系于玻璃基板的产业化突破

2026年，先进封装正式告别“拼密度、拼堆叠层数”的野蛮生长，迈入拼机械控制、拼材料稳定性、拼全流程良率的精细化竞争时代。所有技术瓶颈都指向同一个结论：传统有机基板已触及物理极限，玻璃基板是行业必答题，而非可选项。

玻璃基板的产业价值无可替代：它能根治翘曲难题，支撑大尺寸、细间距先进封装落地；凭借极致平整度保障混合键合良率；依托优异高频电性适配AI算力需求。但它的致命短板同样突出：材料脆性带来的破损、裂纹与可靠性隐患，TGV工艺、金属化、产线兼容的技术壁垒，大尺寸应力累积与检测回收难题，都亟待攻克。

未来1-2年，是玻璃基板产业化的关键窗口期。谁能率先突破高韧性玻璃基材研发、低损伤切割工艺、高良率TGV技术、应力精准模拟、边缘强化处理、无损脱粘工艺这套组合方案，谁就能掌控下一代先进封装的产业话语权，打破当前的封装僵局。

先进封装并非走到尽头，只是撞上了材料物理极限；而突破这堵墙的唯一路径，就是彻底驯服玻璃基板，让这项核心材料真正实现规模化、低成本、高可靠性量产。
