半导体工艺 ｜先进清洗技术与新材料兼容性

一、当“硅不再是唯一”——材料革命带来的清洗挑战

从 90 nm 到 28 nm，再到 FinFET、GAA 结构的世代更替，
材料体系也在重构：

• 金属布线：由 铝 → 铜（Cu）

• 介电层：由 SiO₂ → 多孔 Low-k（SiCOH）

• 电极与电容材料：出现 Ru、Pt、Ta₂O₅、BST、PZT 等新组合

这些新材料的共同点，是对传统酸碱清洗液都不再“稳”：
酸会腐蚀铜，碱会侵蚀低 k 层的有机骨架。

于是工程师面对一个矛盾：

要洗得干净，又不能太“强”；
要去掉残留，又要留住材料。

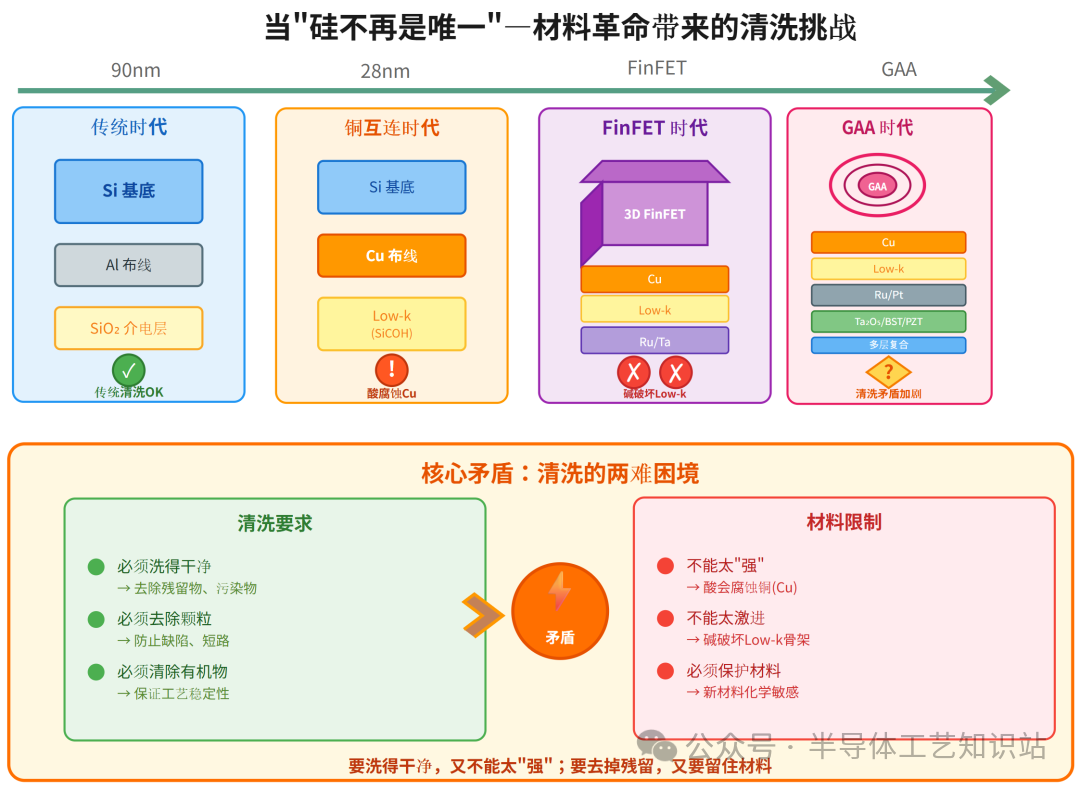

[图0：材料多样化与清洗挑战]

二、臭氧水：从化学氧化到绿色溶剂

在传统的 SPM（H₂SO₄ + H₂O₂） 清洗中，H₂O₂ 是主要氧化剂，
但它存在两个问题：

1. 分解快、活性不稳定；

2. 废液处理代价高。

于是出现了 臭氧水（O₃ DIW）。

1）原理与反应

臭氧在水中分解：

生成的羟基自由基（·OH）氧化力极高，
能温和分解有机物，又不引入硫、氯等离子残留。

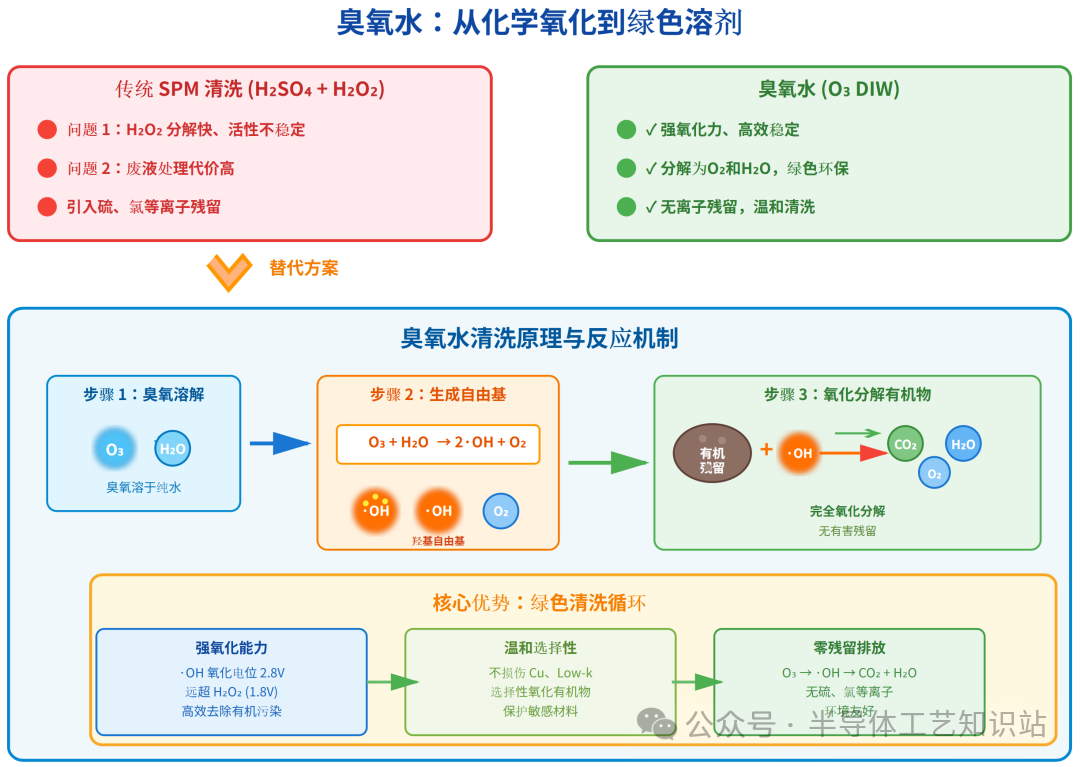

[ 图1：臭氧水清洗原理图]

2）应用与优点

• 去除有机物、金属离子（可配合少量酸/碱）

• 臭氧浓度 1–30 ppm，可在线生成、循环使用

• 与 HF 组合（O₃ + HF）实现 Chemical-Free Clean

3）环保特性

O₃ 最终还原为 O₂，不产生含硫、含氯废液。
在新一代清洗机中，O₃ DIW 几乎是“标配接口”，
被誉为 “SPM 的接班人”。

三、电解离子水：把“水”本身变成药液

电解离子水（Electrolyzed DI Water）通过阳极、阴极电解：

• 阳极水（Anolyte）：微酸性，含 HOCl 与 H⁺，能溶解金属；

• 阴极水（Catholyte）：弱碱性，含 OH⁻，能去颗粒与有机膜。

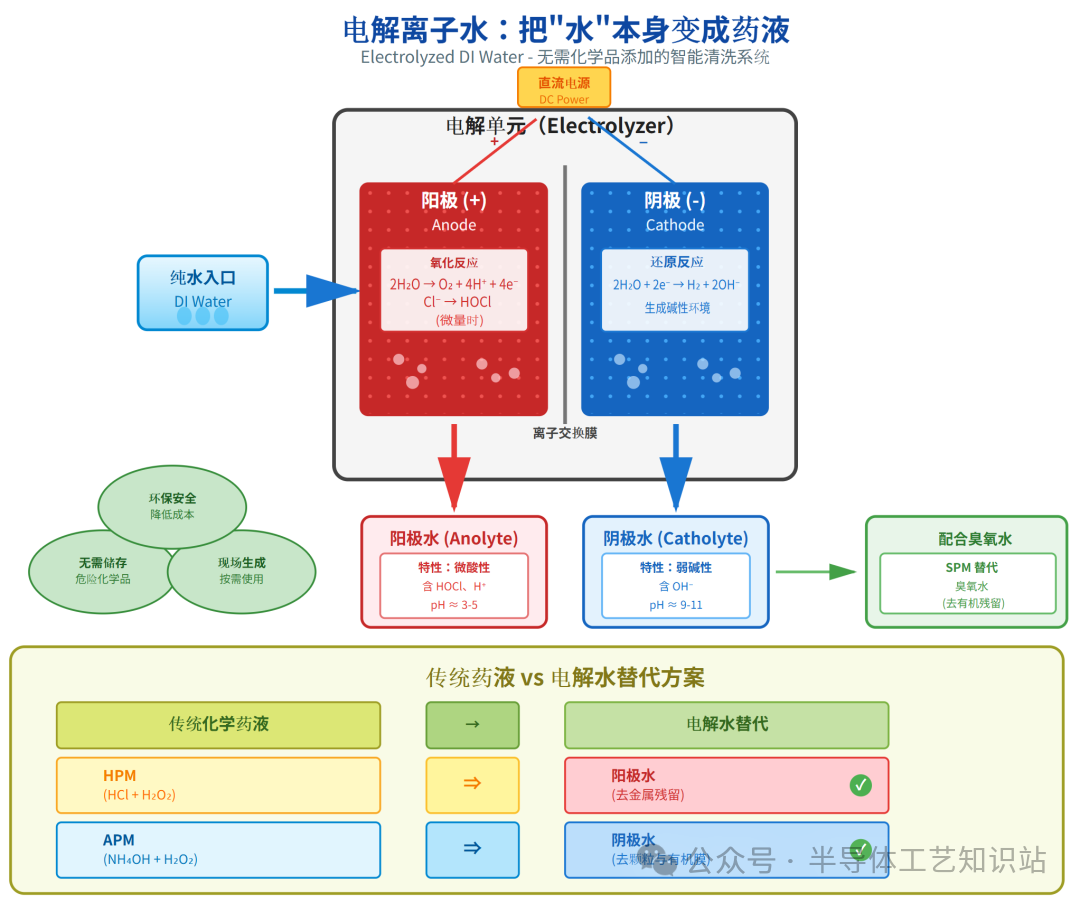

[图2：电解离子水生成与双流路径图]

四、超临界流体：既是气体又是液体的清洗“第四态”

当器件结构进入三维，
水的表面张力成了敌人——深沟槽、悬臂在干燥时会“粘塌”。

解决方案：超临界 CO₂ 清洗（Supercritical CO₂ Clean）。

1）原理

CO₂ 在超过临界温度（31.1 °C）与临界压力（7.38 MPa）时，
液相与气相的界面消失，既有液体的溶解力又有气体的扩散性。

特性：

• 表面张力 ≈ 0；

• 粘度低，可深入极窄间隙；

• 挥发后无残留。

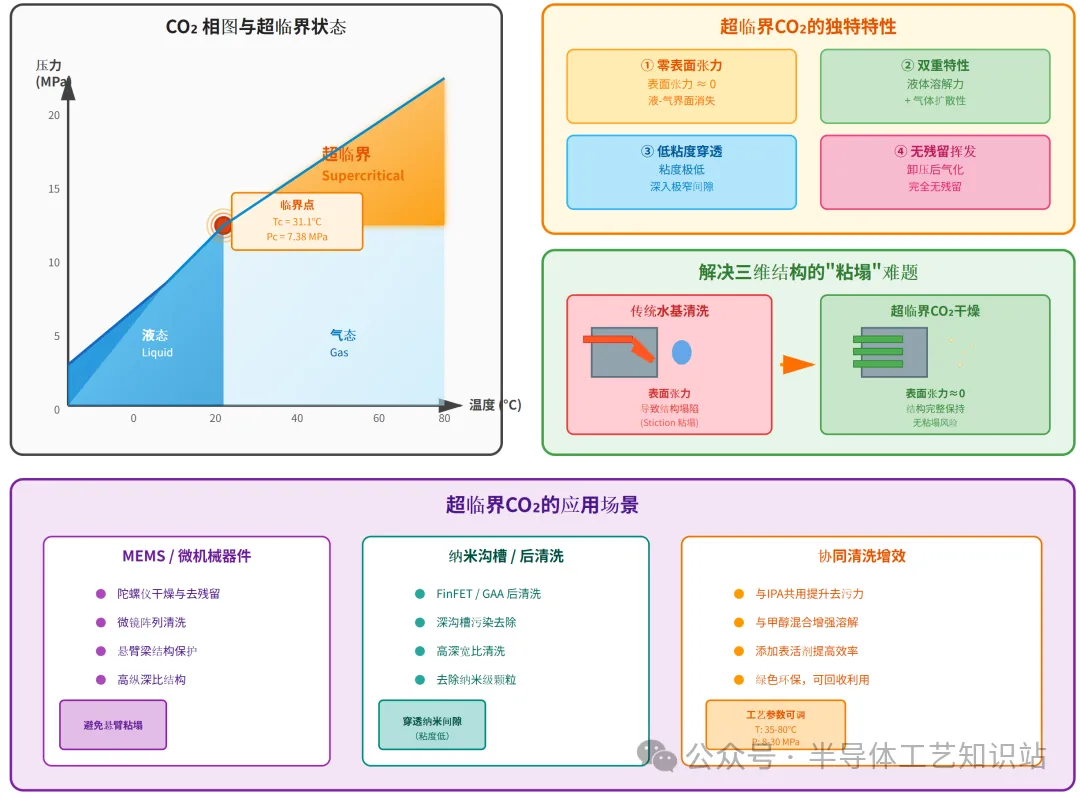

[图3：超临界 CO₂ 状态图]

2）应用

• MEMS、陀螺仪、微镜干燥与去残留；

• 纳米沟槽后清洗；

• 与 IPA/甲醇共用提升去污力。




五、Cu / Low-k 体系：清洗要变得更“聪明”

1）Cu 的困境

即使温和的 H₂O₂ 或 O₃ 也会让铜“消失”。

2）解决思路

• BTA/TMP/甘氨酸 钝化保护；

• 控制 ORP ≈ 0.3 V；

• 使用有机酸/胺系弱酸；

• 温度 < 40 °C。

3）Low-k 的“软肋”

多孔 SiCOH 骨架 + Si–CH₃ 结构，
强极性液体会导致溶胀与结构坍塌。

工程对策：

• 使用非极性溶剂；

• 喷雾式清洗；

• 真空烘干或惰性气体置换。

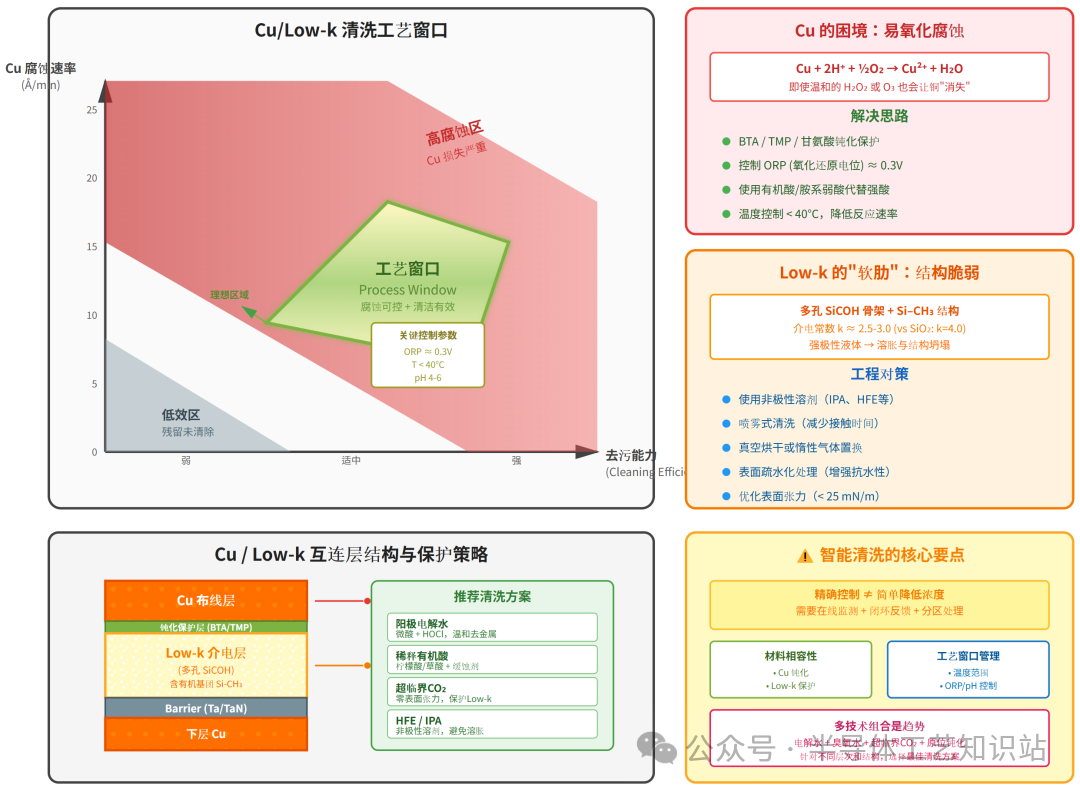

[ 图4：Cu/Low-k 清洗窗口图]

六、节能与绿色：当“药液管理”成了新工艺

1）药液再生与循环

• 监控浓度、电导率、温度；

• 离子交换、过滤、臭氧氧化回收；

• 自动补药、调浓度，实现闭环。

2）智能节能控制

• 动态调温与流量；

• 化学/声能交替清洗；

• 与 EHS 系统联动监控排放。

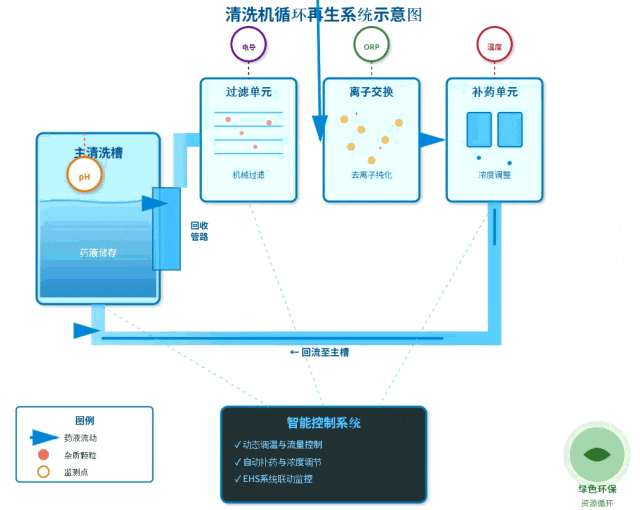

[图5：清洗机循环再生系统示意]

各槽药液 → 回收管路 → 过滤/离子交换单元 → 补药 → 回流主槽；

七、现实案例：Cu/Low-k 45 nm BEOL

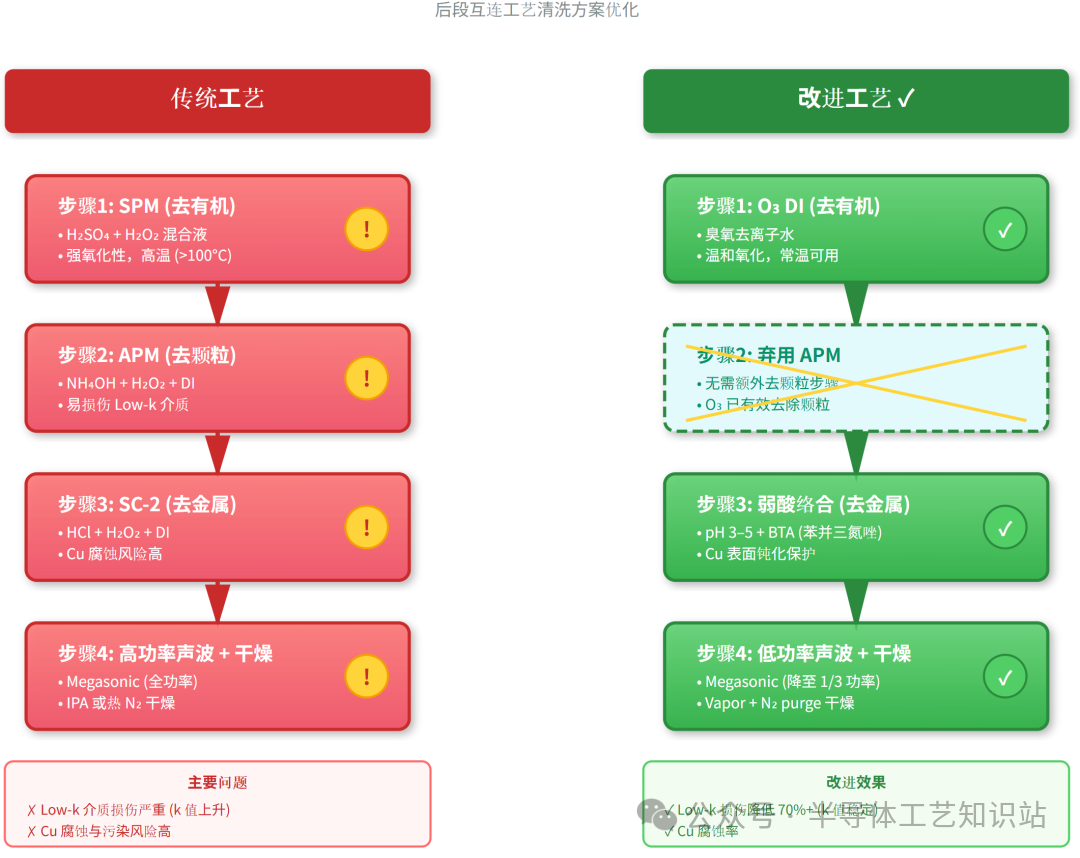

[图6：45 nm Cu/Low-k 流程对比图]

八、趋势与展望：清洗不再只是“辅助”

清洗已融入：

• 界面工程（接触电阻、黏附）

• 可靠性工程（TDDB、漏电）

• 环境工程（碳足迹、废液负荷）

未来方向：

• 臭氧 + 电解水结合系统；

• 低温超临界混合流体；

• AI 药液监控闭环；

• 晶圆局部选区清洗。

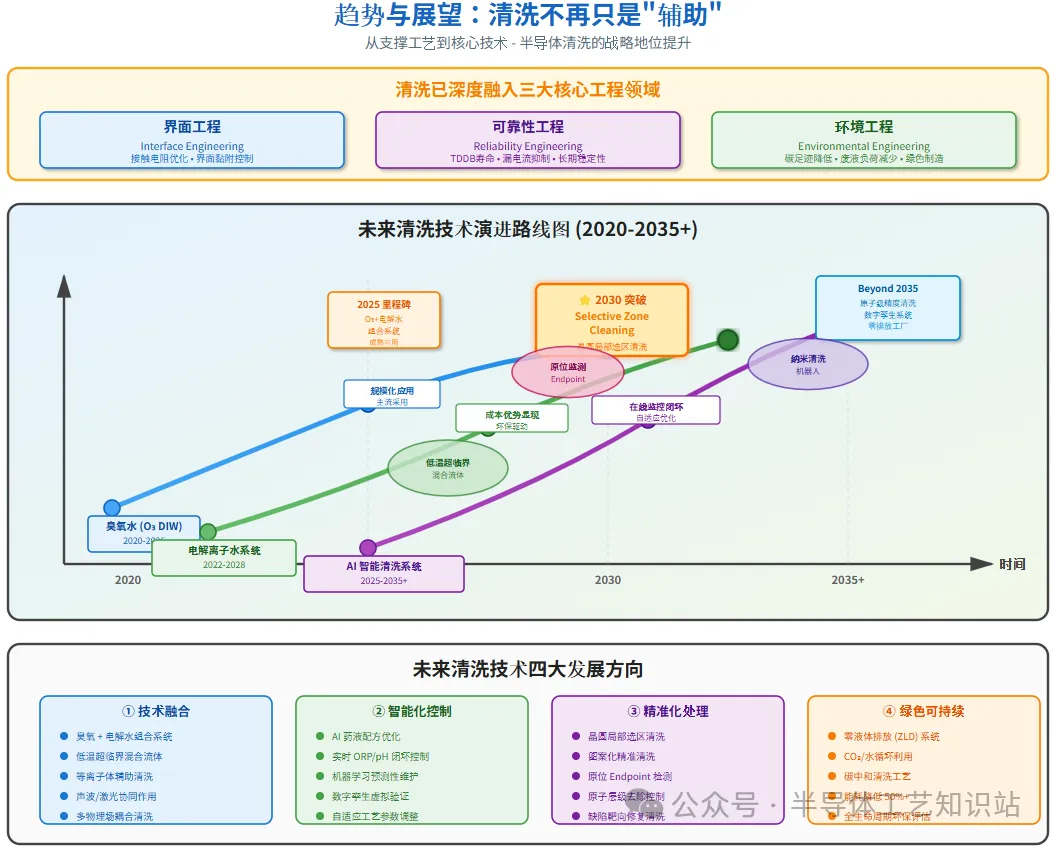

[图7：未来清洗技术路线图]

九、总结

湿法清洗已从“后工序”变成“前提条件”。
在新材料体系里，它更像一门界面化学工程。
理解清洗，不仅要知道药液名字，
更要理解每一种反应：
