电子封装清洗关键技术指南

   随着电子信息产业快速发展，三维封装等先进技术应运而生。封装间距的不断缩小显著提高了工艺难度，也对封装后产品的洁净度提出了更严格的要求。封装过程中残留的污染物往往具有腐蚀性与导电性，会严重影响组件间的物理化学性能和电气特性，从而降低产品可靠性。因此，封装过程中的清洗工艺及相关清洗剂已成为确保产品质量的关键环节。

    清洗剂产业作为轻工业的重要组成部分，不仅为各工业领域提供了有力支撑，也创造了显著的经济与社会效益。目前电子封装领域广泛使用的清洗剂主要包括卤代烃、醇类、酮类及其他有机溶剂，这些清洗剂虽具备良好的清洗效果，但也存在性能不稳定、易燃易爆、存在安全隐患、生产周期长及成本高等问题。因此，开发绿色、高效且低成本的清洗剂已成为行业关注的重点。

    电子封装清洗剂技术是专门针对封装制造过程中产生的各类污染物（如助焊剂残留、锡膏、松香、有机酸、离子污染、颗粒物、油脂及其他有机物）进行有效去除的综合技术体系。它不仅涉及清洗剂本身的化学配方设计，还包括与清洗工艺设备的匹配、对环境和操作的安全性评估，以及清洗效果的检测与标准化。其完整的技术体系框架如下：

1）清洗剂的类型与体系

清洗剂可根据其溶剂主体和化学特性分为以下几大类，各有其适用范围和局限性：

1. 溶剂型清洗剂

• 传统卤代烃类：如HCFC（氢氯氟烃）、HFC（氢氟烃）等。这类溶剂清洗能力强、挥发快、表面张力低，能有效渗透并溶解非极性有机污染物。但由于其臭氧消耗潜值和全球变暖潜值较高，对大气环境不友好，正受到国际公约严格限制，属于逐步淘汰的体系。

• 醇类/酮类/烃类：如异丙醇、丙酮、烷烃等。它们对许多有机污染物具有良好的溶解性，但普遍存在易燃易爆、挥发性有机化合物含量高、闪点低等安全隐患，对工作环境和存储条件要求严格，且部分溶剂对人体有一定健康风险。

2. 水基清洗剂

• 组成：以去离子水为主要溶剂，复配多种功能性添加剂，包括表面活性剂（降低界面张力、乳化油污）、缓蚀剂（保护金属部件）、pH调节剂（针对酸性或碱性污染物）、螯合剂（络合金属离子防止再沉积）以及消泡剂等。

• 特点：具有安全、环保、不可燃、操作风险低、原料成本相对低廉等显著优点。但其对疏水性的松香、树脂等非极性有机残留物清洗效率较低。因此，实际应用中必须辅以加热、高压喷淋、超声波、机械刷洗等物理手段来增强清洗效果。清洗后，部件表面残留的水分必须通过高效干燥工艺彻底去除，否则会引发电化学腐蚀或后续工艺问题。

3. 半水基清洗剂

• 组成：通常由有机溶剂、水和乳化剂复配而成，形成稳定的微乳液体系。

• 特点：它巧妙结合了有机溶剂对非极性、顽固有机污垢的溶解能力，以及水对极性、离子型污染物的清洗能力，实现了更全面的清洗效果。但清洗后产生的废水中含有有机溶剂，需进行专门的废水处理，增加了后处理成本和环境管理复杂性。

4. 新型环保与特种清洗体系

• 生物基溶剂：来源于植物、农作物等可再生资源（如柠檬烯、松油烯衍生物），具有可生物降解、低毒性、可持续的优点，是绿色清洗的重要发展方向。

• 低GWP值氢氟烯烃：作为传统高GWP值溶剂的过渡性替代品，在保持较好清洗性能的同时，显著降低了对全球变暖的潜在影响。

• 超临界CO₂清洗：利用超临界状态下的二氧化碳作为清洗介质。它具有无毒、不燃、表面张力极低、渗透性强、无残留等优异特性，尤其适合精密器件和复杂结构的清洗。但该技术设备投资高昂、操作压力大，目前主要用于高附加值产品或实验室研究。

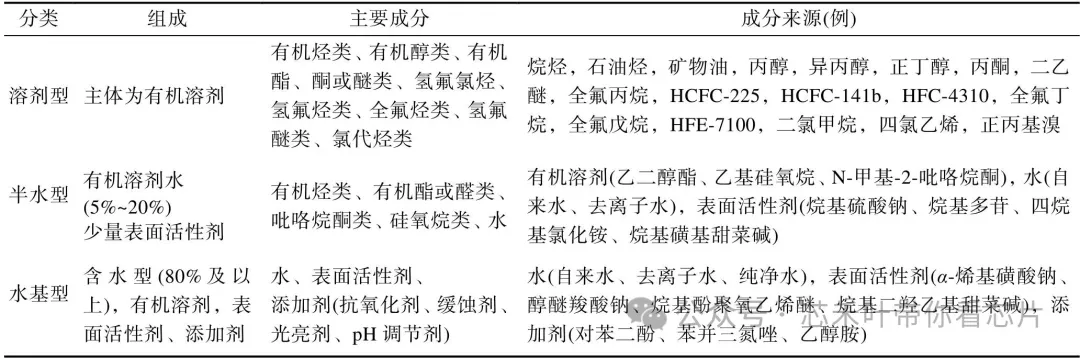

清洗剂的分类

2）表面活性剂的选用、复配与水基清洗机理

   在使用表面活性剂进行复配时，需根据其离子类型和特性合理配伍，避免因相互作用导致失活。

• 阴离子型：水溶与润湿性好，吸附性强，但不耐硬水，且不可与阳离子型共用。

• 阳离子型：具杀菌、耐蚀和乳化性能，适用于特殊场合，在碱性条件下易失活。

• 非离子型：活性高、增溶性强、耐硬水、对pH不敏感，可与其他类型复配，生物降解性好，但溶解度随温度升高而降低。

• 两性型：兼具杀菌、抑霉、乳化和分散性，能与阴离子及非离子型复配，耐酸碱，但成本较高，应用面较窄。

   此外，可添加pH调节剂以去除酸碱性残留污染物；添加缓蚀剂以抑制清洗后存放期间的腐蚀与霉变。部分助剂可增强表面活性剂作用，加速污垢剥离。

   溶剂型清洗剂以烃类、卤代烃及醇类为主体，不含水；半水基清洗剂则含大量有机溶剂（≥60%），并加入水与表面活性剂。水基清洗剂以水为主体，加入表面活性剂及多种助剂（如pH调节剂、缓蚀剂、抗氧化剂、光亮剂、消泡剂等）。

   通常单一表面活性剂难以满足复杂清洗需求，需将两种或以上类型进行复配（如图所示），以兼顾不同性能。水基清洗剂依靠表面活性剂实现润湿、乳化、渗透、分散和增溶作用，其分子具有亲水与亲油双重特性，可降低界面张力，并在临界浓度后形成胶束，将憎水性污染物包裹于胶束内核，再通过加热、喷淋、超声等物理手段，使污染物从表面脱附并分散于水中。

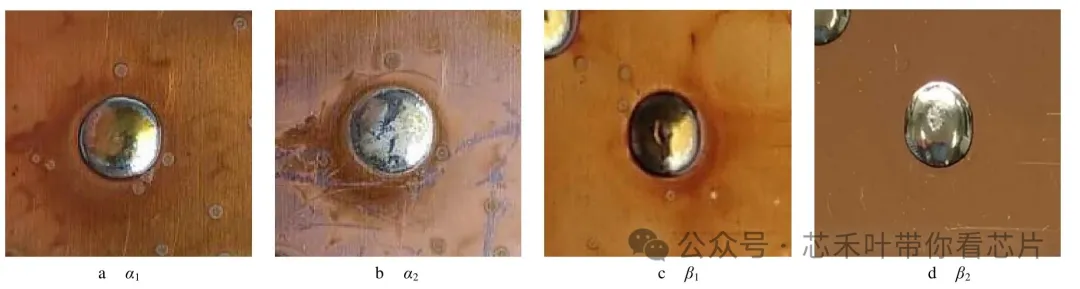

单一型（α）与复配型（β）清洗剂清洗对比

   随着电子封装技术向高密度、三维集成和异质集成的快速发展，清洗技术面临前所未有的挑战，同时也正朝着更绿色、更智能、更精准的方向演进。

1）技术挑战

1. 清洗可及性与有效性挑战：

• 更小间距与更高密度：倒装芯片、晶圆级封装中凸点间距已缩小至微米级，底部间隙可低于20μm，传统清洗液难以有效渗透和交换。

• 复杂3D结构：2.5D/3D封装、硅通孔结构、腔体封装等，其内部死角、深孔和狭窄通道对清洗流体的流动性、润湿性和传质效率提出了极限要求。

• 新型材料兼容性：低k介质、超薄晶圆、柔性衬底、新型塑封料、敏感涂层等对化学试剂、温度、机械力更为敏感，清洗窗口极窄，极易造成损伤。

2. 环保与安全合规挑战：

• 全球范围内环保法规日益严格，欧盟REACH、RoHS、美国TSCA、中国“双碳”目标等持续推动对VOC排放、ODP/GWP值、有害物质的限制，传统高效但高环境影响的溶剂（如卤代烃、部分高GWP值HFCs）正被加速淘汰。

• 水基清洗的衍生问题：虽然环保，但其高能耗干燥（尤其对惧热或结构复杂器件）、废水处理成本（含化学添加剂）以及可能导致的金属腐蚀、器件绝缘性能下降等问题不容忽视。

3. 工艺协同性挑战：

• 清洗作为承上启下的关键工序，需与前后道工艺完美兼容。例如，清洗后残留的微量水分或表面能变化，会严重影响底部填充胶的流动与粘接、导热界面材料的铺展或后续焊接/键合质量。工艺参数的微小偏差可能导致链式失效。

2）发展趋势

1. 绿色化与可持续发展：

• 开发与推广高性能水基清洗剂、生物基可降解溶剂以及低GWP值（氢氟烯烃等） 的环保替代方案将成为主流。

• 发展无水或微水清洗技术，减少干燥能耗和废水产生。

• 推动清洗剂的循环利用与再生技术，降低全生命周期成本与环境足迹。

2. 高效精准化：

• 定制化配方设计：针对特定污染物（如无铅焊料助焊剂、新型底部填充胶残留）开发专用清洗剂，实现精准去除。

• 组合式清洗工艺：将物理能、化学能和热能有机结合。例如，等离子预处理 + 精密喷淋 + 兆声波辅助的多模式清洗，或气相清洗 + 真空干燥的一体化方案，以应对复杂结构。

• 微纳米气泡、超临界流体等先进技术有望在超高洁净度要求场景实现突破。

3. 智能化与数字化：

• 在线监测与闭环控制：集成电导率传感器、颗粒计数器、光学检查、离子色谱等在线监测手段，实时监控清洗液污染度和部件洁净度，并动态调整工艺参数。

• 数据驱动与预测性维护：利用物联网和大数据分析，预测清洗剂寿命、设备性能衰退和潜在失效风险，实现从“定期维护”到“状态维护”的转变。

• 数字孪生与工艺仿真：在虚拟空间中模拟和优化清洗过程，减少试错成本，加速新工艺开发。

4. 标准化与合规体系建设：

• 随着新材料、新工艺不断涌现，亟需建立与之匹配的新型清洗剂性能评估标准、清洗工艺验收规范及可靠性测试方法。

• 加强全球化学品管理法规的追踪与合规，确保产品全生命周期的安全与可持续性。

总结：未来清洗技术的发展，将不再局限于单一的“清洁”功能，而是演变为一个融合绿色化学、精密工程、数据科学和标准合规的综合性技术平台，成为支撑先进封装可靠制造与可持续发展的关键赋能环节。
