先进制程正在把“电镀”从后段配套工序，推成先进封装和三维互连里的关键工艺节点。无论是 TSV 铜填充、RDL 重布线、铜柱/微凸块，还是面板级封装中的大面积金属沉积，最后考验的都不只是“能不能镀上去”，而是能否在更薄种子层、更高深宽比、更大面积基板和更严苛良率目标下，稳定地做到无空洞、低应力、高均匀性和可量产复制。本文不把电镀设备当成单一机台看，而是把它放在“工艺窗口、化学体系、流场电场控制、产能节拍和产业链替代”这个整体里去讨论。先进制程里的电镀设备，竞争焦点已经从“能不能镀”转向“能不能在高深宽比、薄种子层和大面积基板条件下长期稳定量产”。
一、电镀原理：先进制程为什么更依赖设备能力

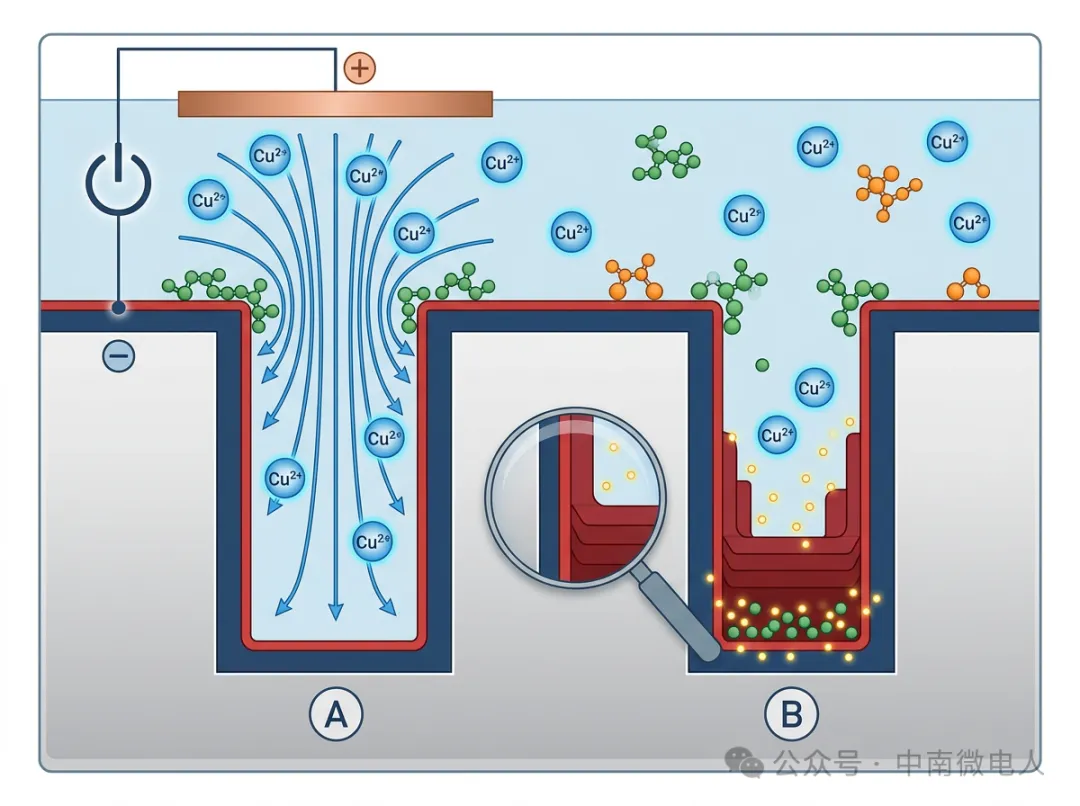

半导体先进制程中的铜电镀，本质上仍是电化学沉积：在导电种子层上施加电流，使镀液中的铜离子在阴极表面还原沉积。但到了 TSV、微凸块和高密度 RDL 这些场景，问题会变复杂，因为目标不再是“表面镀一层铜”，而是要在复杂几何结构中实现选择性沉积速率分布。因此，TSV等深孔类结构电镀追求的是“底部先长、开口后长”的超填充或接近超填充效果。为了做到这一点，工艺通常依赖几类协同能力：种子层连续性：PVD 或其他前道形成的薄铜种子层必须连续、低缺陷，否则电流分布会先失控。添加剂体系：抑制剂、加速剂、整平剂与氯离子共同调节不同位置的沉积速率，避免 via 口封死后内部形成空洞。电场与流场设计：槽体、喷流、阴极接触和溶液更新效率决定了离子输运与局部浓差极化。波形控制：直流、脉冲或脉冲反向等策略，会影响沉积形貌、应力和填充窗口。AI生成示意图：先进制程铜电镀要同时控制种子层连续性、添加剂吸附和流场更新，目标不是简单增厚，而是实现缺陷可控的结构填充。对传统封装来说，电镀更多是厚度控制问题；对先进制程来说，电镀首先是结构填充和可靠性问题。一旦设备无法稳定控制局部电流密度与化学边界层，最后暴露出来的就不是“镀层略有偏差”，而是空洞、夹缝、应力开裂、后续 CMP 负担增加和电迁移风险上升。二、代表性企业设备：国际头部在比什么，国内厂商追到哪一步
从公开资料看，当前先进制程电镀设备的竞争，已经从“单纯做铜电镀”转向“特定场景下的平台化能力”。不同厂商切入点并不完全一样。 | | | |
|---|
| Electrochemical Deposition (ECD) 平台 | | 强调高生产率、低缺陷率与化学控制能力，长期服务互连铜沉积场景。[1] |
| | | 强调针对 WLP/TSV/微凸块场景的电镀控制，聚焦先进封装结构填充。[2] |
| | | 公开表述聚焦 advanced packaging，强调薄种子层处理、面板级封装与工艺窗口扩展。[3] |
| | | 公开强调对薄种子层和高翘曲基板的处理能力，面向 panel-level packaging。[4] |
| | | 官方资料明确指向 TSV 铜填充，覆盖 2-12 微米特征和双腔架构设计。[5] |

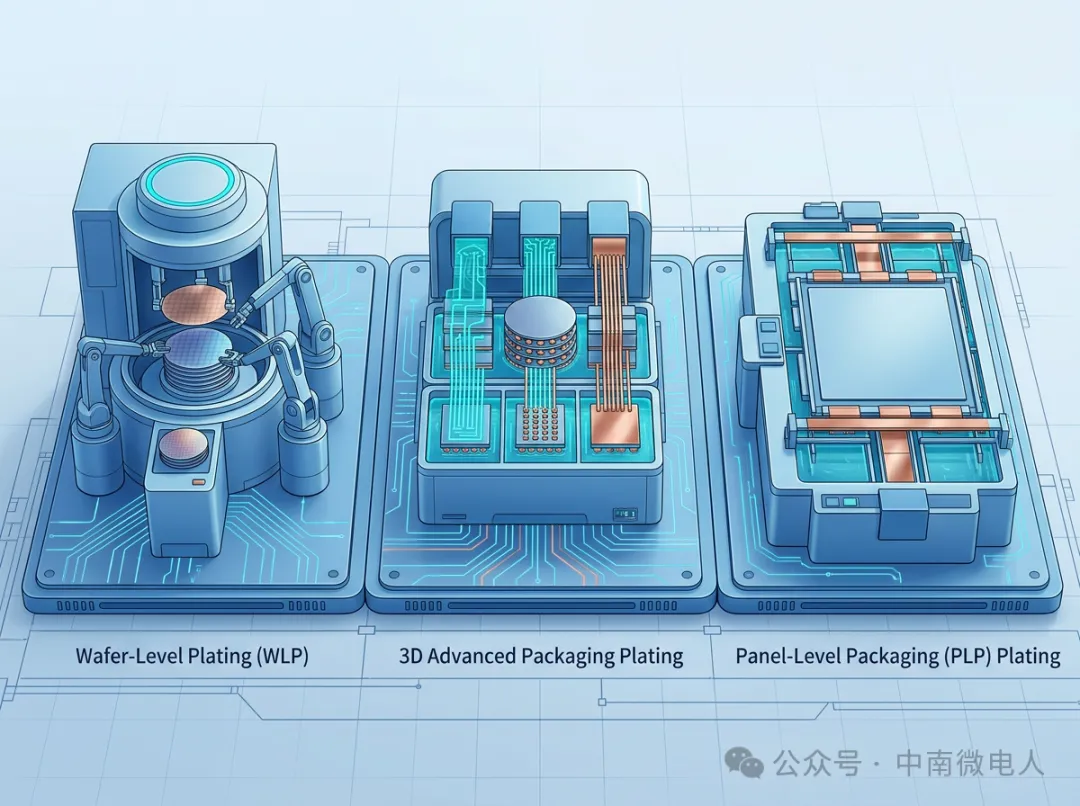

AI生成示意图：电镀设备的竞争维度已经分化为晶圆级铜互连、3D/先进封装填充以及面板级大面积均匀沉积三条路线。第一类是应用对象差异。传统 BEOL 铜互连更关注产能、缺陷率和工艺稳定性；TSV、微凸块和 RDL 更强调结构填充、局部厚度一致性和后续可靠性；面板级封装则把挑战放大到跨大面积均匀性与基板翘曲适应。第二类是设备架构差异。先进封装电镀越来越强调专用腔体、独立流体回路、精细阴极接触、可调喷流与更强的波形控制，而不是把传统镀铜平台简单放大。第三类是“设备+工艺”绑定程度差异。这个赛道里，单卖硬件越来越难，真正形成壁垒的是设备、夹具、槽液管理、药水配方和客户量产 recipe 的联合数据库。这里最值得注意的一个变化是：面板级封装正在把电镀设备从“高精度小面积控制”推向“高精度大面积控制”。Ebara 公开资料已明确把薄种子层和高 warpage 基板作为能力重点，ACM 也把 panel-level packaging 作为先进封装平台的重要方向之一。这意味着下一轮竞争不只是铜填充本身，而是跨面积尺度的工艺稳定性。谁能把晶圆级的精细控制能力迁移到更大尺寸、更高翘曲、更复杂结构的基板上，谁就更可能吃到先进封装下一阶段的增量。
三、真正的技术挑战：难点不在“镀铜”，而在“稳定量产”
行业里最容易低估电镀设备的地方，是把它看成“成熟工艺”。实际上，先进制程里的核心难点非常集中。1）高深宽比结构的无空洞填充
TSV、深孔和高纵横比再布线结构对添加剂吸附、铜离子输运和电流密度分布极其敏感。窗口过窄时，顶部先闭合就会产生 keyhole 或 void；电流过高又容易导致 sub-conformal 沉积。设备必须把流体更新、阳极设计、阴极接触和波形参数一起调到可复制区间。2）薄种子层带来的导电连续性风险
随着线宽线距下降、结构更复杂，种子层越来越薄，连续性与附着性也更脆弱。Ebara 和 ACM 的公开信息都把“thin seed layer”列为重点对象，说明行业瓶颈已经从“镀层够不够厚”转向“超薄导电起始面能否支撑稳定沉积”。3）大面积均匀性与翘曲控制
面板级封装把基板尺寸放大后，电流分布、溶液刷新和夹持平整度难度同步放大。只要 warpage、局部接触或流场有波动，就会出现厚度不均、边缘效应和局部过镀。这类问题最麻烦的地方在于，实验室可以做出来，不等于产线能稳定跑出来。4）应力、晶粒与后续可靠性
先进封装不只看沉积完成当下的截面形貌，还要看后续热循环、回流焊、电迁移和机械可靠性。沉积应力、晶粒结构、杂质夹带和添加剂残留，都会在后段放大成可靠性问题。因此电镀设备必须兼顾沉积速率与微观组织控制，而不是单纯冲节拍。5）化学体系与机台的共同优化

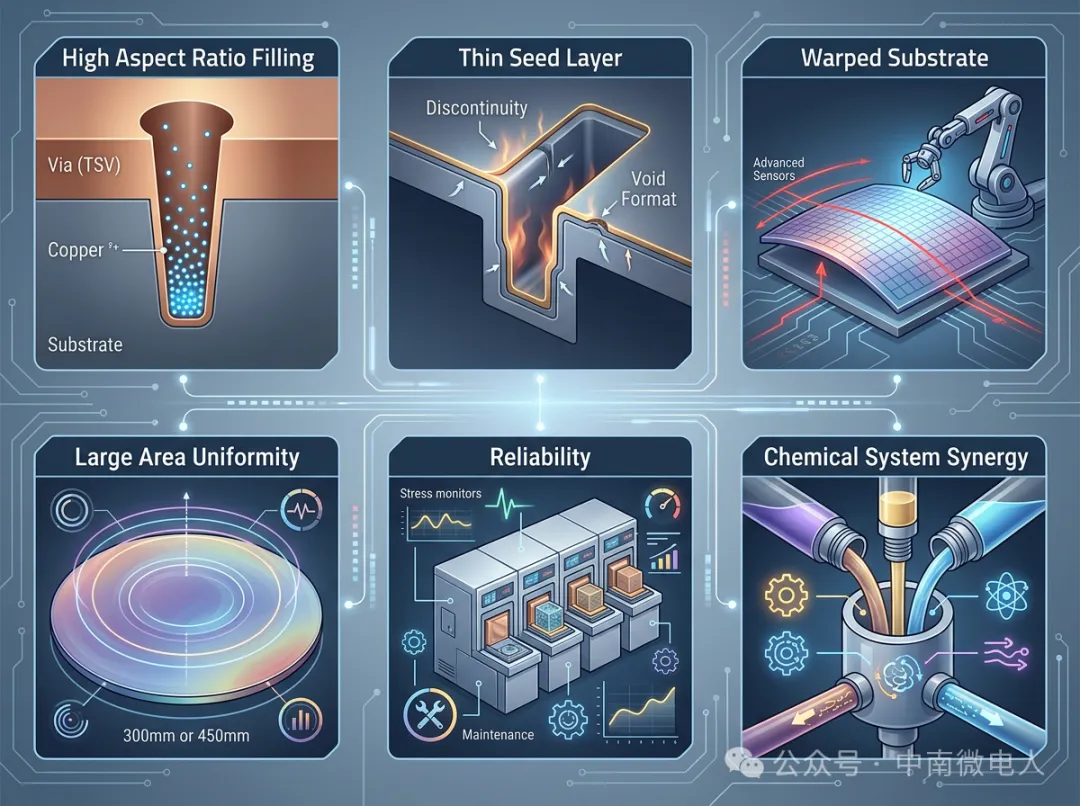

先进制程电镀很难把“设备能力”和“药水能力”完全拆开。相同的设备，在不同添加剂体系、过滤策略、温控精度和补液逻辑下，结果可能完全不同。真正的量产壁垒，往往是机台、化学品和客户产品结构长期联调后形成的 recipe 资产，而不是某个单点机械设计。AI生成示意图：先进制程电镀的瓶颈是多变量耦合问题，任何单点失控都可能在量产中放大为缺陷与成本问题。四、技术与产业趋势：下一轮升级会围绕三条主线展开
如果把公开产品路线和客户需求放在一起看，未来几年先进制程电镀设备大概率沿着三条线演进。先进封装越往 2.5D/3D、玻璃基板和面板级方向走，电镀设备就越会从“单一机台”演化成“设备平台 + 工艺包 + 数据闭环”的复合竞争。
1）从晶圆级向 2.5D/3D 与面板级封装延展
先进封装投资持续上升，RDL、铜柱、微凸块、TSV/TGV 以及混合键合前后的互连工艺都在提高对湿法与电镀装备的要求。特别是 panel-level packaging，一旦在成本和产能上进一步跑通，对大尺寸电镀平台的需求会明显增加。2）从“机台销售”转向“平台+工艺包”
头部设备厂商越来越强调平台化。背后的逻辑很简单：客户要的不是一台能运行的设备，而是一套能通过良率验证、可快速导入新产品的工艺能力包。未来竞争重点会落在 recipe 迁移效率、设备数据闭环、在线监控和腔体/槽液的稳定复现能力上。3）从单一铜沉积走向更多材料与更复杂互连
虽然铜仍是主角，但随着先进封装结构更复杂，Sn/Ag 等凸块相关材料、电镀 Ni/Au 等表面处理，以及针对玻璃基板、异质集成的新型金属化需求，都可能推着设备平台继续扩展。设备厂如果不能向多工艺兼容和更强软件化控制演进，后面会很难守住先进封装的主工艺入口。五、国产化替代：已经启动，但真正硬仗才刚开始
国产化进展不能只用“有没有设备”来判断，更要看有没有进入高端客户的稳定量产窗口。国产替代已经从外围湿法工艺，推进到关键电镀主设备与先进封装平台，但真正的分水岭仍然是客户量产验证和工艺数据库沉淀。
一类是针对关键电镀场景的明确产品突破。北方华创公开发布的 Ausip T830 已直接指向 TSV 铜填充，并给出了 2-12 微米特征尺寸、双腔架构和高均匀性电场/流场设计等信息，这说明国产设备已经不再停留在泛湿法表述，而是开始切入高难度结构填充。另一类是先进封装平台化布局的推进。盛美半导体公开信息显示，其 Ultra ECP ap-p 获得 2025 年 SEMICON Korea 3D Integration Award，重点覆盖 advanced packaging，并把 panel-level packaging 和 thin seed layer 作为能力方向之一。但如果进一步往下看，国产替代仍面临三道更硬的门槛：第一，量产工艺数据库还需要时间积累。先进制程电镀不是一次性验机，而是客户产品结构持续变化下的长期协同。第二，高端客户验证周期长。哪怕设备具备工艺能力，也要经过缺陷、可靠性、稼动率和多批次一致性验证，导入节奏不会像通用设备那样快。第三，化学体系协同仍是关键短板。电镀主设备能否充分释放能力，很大程度取决于药水、过滤、补液和在线监控是否同步成熟。因此保守一点去看，国产化已经从“外围湿法替代”向“关键电镀主设备突破”推进，但距离在先进封装主线全面形成稳定替代，还要跨过量产验证、工艺协同和客户结构升级这三关。结语：电镀设备会成为先进封装装备竞争的高价值节点
先进制程越往后走，电镀设备越不像传统意义上的“成熟设备”，反而越像先进封装产线里的核心变量。它一头连着结构填充、均匀性和可靠性，另一头连着产能、良率和成本。从产业视角看，国际头部厂商的壁垒在于长期工艺数据库和平台化能力；从国内视角看，机会则在于先进封装投资扩张、客户多元化导入以及国产厂商对 specific application 的快速迭代。下一阶段，谁能把设备硬件、化学体系、过程控制和客户验证真正捏成一个整体，谁就更有机会拿下先进制程电镀这一关键入口。- Applied Materials, Electrochemical Deposition (ECD)
- Lam Research, Lam Research Receives 3D Integration Award for SABRE 3D Electroplating Solution at SEMICON Korea 2025
- ACM Research, ACM Research Receives 3D Integration Award for Its Ultra ECP ap-p Advanced Packaging Tool at SEMICON Korea 2025
- Ebara, UFP600AS Electroplating System for Panel Level Packaging
- 北方华创, Ausip T830 设备专为硅通孔(TSV)铜填充设计
